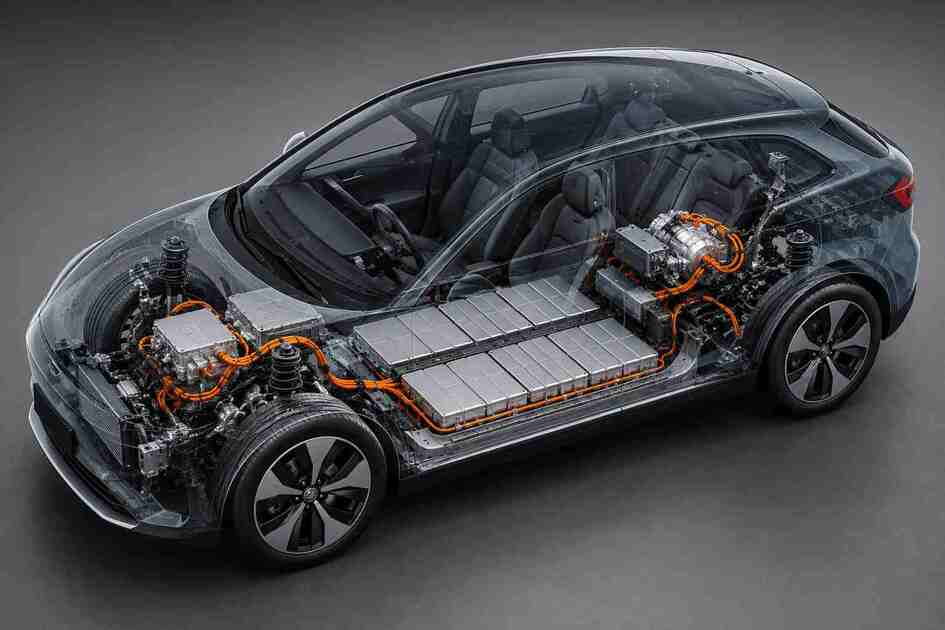

Как устроен электромобиль: основные системы и принцип работы

Электромобиль устроен иначе, чем автомобиль с бензиновым или дизельным двигателем. Вместо двигателя внутреннего сгорания, топливной системы и многоступенчатой коробки передач здесь используются тяговая батарея, электродвигатель, инвертор, силовая электроника и электронные системы управления.

При этом устройство современного электромобиля нельзя сводить только к аккумулятору и электромотору. Во время движения десятки компонентов должны работать как единая система: батарея хранит энергию, BMS контролирует её состояние, инвертор управляет питанием электродвигателя, система охлаждения поддерживает рабочую температуру, а при замедлении часть энергии может возвращаться обратно в аккумулятор благодаря рекуперации.

Отдельная система отвечает за зарядку автомобиля. В зависимости от способа зарядки энергия может проходить через бортовое зарядное устройство или поступать непосредственно в высоковольтную систему. Одновременно DC-DC преобразователь обеспечивает работу обычной 12-вольтовой сети, необходимой для электронных блоков, освещения, замков и другого оборудования.

В этом руководстве разберём, как устроен электромобиль, из каких основных компонентов он состоит, какую функцию выполняет каждый из них и как батарея, электродвигатель, инвертор, BMS, зарядная и другие системы взаимодействуют между собой во время движения, зарядки и рекуперации энергии.

Большой гид: если вы хотите разобраться не только в устройстве автомобиля, но и в выборе, зарядке, эксплуатации, аккумуляторах и типичных проблемах, смотрите полное руководство по электромобилям.

Чем устройство электромобиля отличается от автомобиля с ДВС

Главное отличие электромобиля от автомобиля с двигателем внутреннего сгорания заключается в способе получения и передачи энергии на колёса. В бензиновом или дизельном автомобиле топливо сгорает внутри двигателя, после чего механическая энергия через трансмиссию передаётся на ведущие колёса. В электромобиле энергия хранится в тяговой батарее и используется электродвигателем для создания крутящего момента.

Из-за этого силовая установка электромобиля имеет совершенно другую архитектуру. Здесь нет топливного бака, топливного насоса, форсунок, свечей зажигания, системы выпуска отработавших газов и многих других компонентов, необходимых для работы двигателя внутреннего сгорания.

Что используется вместо двигателя внутреннего сгорания

Основную работу по созданию крутящего момента выполняет один или несколько электродвигателей. Электрическая энергия поступает к ним от тяговой батареи через силовую электронику.

В типичную электрическую силовую установку входят:

• тяговая высоковольтная батарея;
• система управления батареей BMS;
• инвертор;
• один или несколько электродвигателей;
• редуктор;
• высоковольтная проводка;
• система охлаждения и термоменеджмента;
• электронные блоки управления.

Почему электромобилю обычно не нужна многоступенчатая коробка передач

Двигатель внутреннего сгорания эффективно работает только в определённом диапазоне оборотов, поэтому автомобилю требуется коробка передач с несколькими передаточными отношениями.

Электродвигатель способен создавать высокий крутящий момент уже с низких оборотов и работать в значительно более широком диапазоне скоростей вращения. Поэтому большинству электромобилей достаточно одноступенчатого редуктора.

Это упрощает конструкцию силовой передачи, хотя полностью утверждать, что у электромобиля «нет трансмиссии», неправильно. Между электродвигателем и колёсами всё равно находятся компоненты, которые изменяют частоту вращения и передают крутящий момент.

Вместо топлива — электрическая энергия

Автомобиль с ДВС хранит энергию в виде бензина или дизельного топлива. Электромобиль хранит её в тяговой батарее.

Во время движения энергия проходит приблизительно по следующей цепочке:

тяговая батарея → инвертор → электродвигатель → редуктор → колёса.

Это упрощённая схема. В реальном автомобиле процесс постоянно контролируется электронными блоками, которые регулируют мощность, температуру компонентов и состояние аккумулятора.

Электромобиль может возвращать часть энергии

Ещё одно принципиальное отличие — рекуперативное торможение. При замедлении электродвигатель может работать как генератор и преобразовывать часть кинетической энергии автомобиля обратно в электрическую.

Полученная энергия через силовую электронику возвращается в тяговую батарею. В автомобиле с ДВС при обычном торможении значительная часть кинетической энергии рассеивается в виде тепла в тормозных механизмах.

У электромобиля остаётся обычная 12-вольтовая система

Несмотря на наличие мощной высоковольтной батареи, электромобиль по-прежнему использует низковольтную электрическую сеть. Она питает электронные блоки управления, освещение, замки, мультимедийную систему и другое вспомогательное оборудование.

Вместо обычного генератора для питания этой сети обычно используется DC-DC преобразователь, который понижает напряжение высоковольтной батареи до уровня, необходимого низковольтной системе.

Основные различия электромобиля и автомобиля с ДВС

Система	Электромобиль	Автомобиль с ДВС
Источник энергии	Тяговая батарея	Бензин или дизельное топливо
Создание крутящего момента	Электродвигатель	Двигатель внутреннего сгорания
Управление энергией	Инвертор и силовая электроника	Система подачи и сгорания топлива
Передача момента	Обычно одноступенчатый редуктор	Многоступенчатая коробка передач
Пополнение энергии	Зарядка батареи	Заправка топливом
Возврат энергии при замедлении	Рекуперация	Практически отсутствует
Питание 12-вольтовой сети	DC-DC преобразователь	Обычно генератор

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Как работает электромобиль: принцип движения автомобиля

Принцип работы электромобиля основан на преобразовании электрической энергии, накопленной в тяговой батарее, в механическую энергию вращения колёс. Водителю для этого достаточно выбрать режим движения и нажать педаль акселератора — дальнейшие процессы автоматически контролируются электроникой автомобиля.

В упрощённом виде путь энергии во время разгона выглядит так:

тяговая батарея → силовая электроника и инвертор → электродвигатель → редуктор → ведущие колёса.

1. Водитель нажимает педаль акселератора

Педаль акселератора в современном электромобиле работает как электронный орган управления. Датчики определяют её положение и передают соответствующий сигнал управляющей электронике.

Система учитывает не только положение педали, но и множество других параметров:

• текущую скорость автомобиля;
• выбранный режим движения;
• состояние тяговой батареи;
• температуру основных компонентов;
• доступную мощность;
• работу систем стабилизации и контроля тяги.

После обработки этих данных электроника определяет, какой крутящий момент может быть передан на колёса.

2. Тяговая батарея отдаёт электрическую энергию

Основным источником энергии для движения является высоковольтная тяговая батарея. Она хранит электрическую энергию и по команде системы управления передаёт её силовой электронике.

При этом состояние аккумулятора постоянно контролируется. Если батарея слишком холодная, перегрета, имеет очень низкий уровень заряда или система обнаружила неисправность, доступная мощность может быть ограничена.

3. Инвертор управляет электродвигателем

Тяговая батарея отдаёт постоянный ток, тогда как во многих современных электромобилях тяговый двигатель работает от переменного тока. Поэтому между батареей и электродвигателем находится инвертор.

Он преобразует электрическую энергию в форму, необходимую двигателю, и позволяет точно регулировать его скорость и крутящий момент.

Изменяя параметры питания электродвигателя, система практически мгновенно изменяет тягу автомобиля в соответствии с действиями водителя.

4. Электродвигатель создаёт крутящий момент

Получая электрическую энергию, электродвигатель преобразует её в механическое вращение. В результате начинает вращаться вал двигателя.

Одно из важных преимуществ электрического привода заключается в том, что высокий крутящий момент может быть доступен уже с очень низкой частоты вращения. Поэтому автомобилю не требуется разгонять двигатель до определённых оборотов перед получением заметной тяги.

5. Редуктор передаёт вращение на колёса

Вал электродвигателя вращается значительно быстрее колёс, поэтому вращение обычно проходит через одноступенчатый редуктор.

Редуктор уменьшает частоту вращения и увеличивает крутящий момент, после чего механическая энергия через дифференциал и приводные валы передаётся ведущим колёсам.

В результате автомобиль начинает движение.

Что происходит при полном приводе

В полноприводных электромобилях может использоваться несколько тяговых электродвигателей. Например, один двигатель приводит переднюю ось, а другой — заднюю.

Электронная система может изменять распределение тяги между осями в зависимости от ускорения, сцепления колёс с дорогой, выбранного режима движения и других условий.

При этом механическая связь между передней и задней осями в некоторых конструкциях вообще не требуется — распределение мощности осуществляется посредством управления отдельными электродвигателями.

Что происходит после отпускания педали акселератора

Когда водитель уменьшает давление на педаль акселератора, электродвигатель перестаёт создавать прежний тяговый момент. В зависимости от настроек автомобиля может начаться рекуперативное торможение.

В этот момент направление преобразования энергии частично меняется:

колёса → электродвигатель в генераторном режиме → силовая электроника → тяговая батарея.

Автомобиль замедляется, а часть его кинетической энергии возвращается в аккумулятор вместо того, чтобы полностью рассеиваться в виде тепла в тормозных механизмах.

Как меняется поток энергии в разных режимах

Режим	Основное направление энергии
Разгон	Батарея → электродвигатель → колёса
Равномерное движение	Батарея → электродвигатель → колёса
Интенсивный разгон	Батарея отдаёт повышенную мощность электродвигателю
Рекуперативное торможение	Колёса → электродвигатель → батарея
Полная остановка	Тяговая энергия для движения не требуется

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Тяговая батарея

Тяговая батарея — основной источник энергии электромобиля. Именно в ней хранится электричество, которое используется для работы электродвигателя, силовой электроники, климатической системы и других высоковольтных потребителей.

В большинстве современных электромобилей батарея расположена в нижней части кузова, обычно между осями. Такое размещение позволяет опустить центр тяжести автомобиля и одновременно использовать большую площадь пола для размещения аккумуляторных модулей.

Из чего состоит тяговая батарея

Конструкция зависит от производителя, но общий принцип обычно одинаков.

Основные элементы тяговой батареи:

• аккумуляторные ячейки;
• модули, объединяющие группы ячеек;
• силовые шины и электрические соединения;
• высоковольтные контакторы;
• датчики напряжения и температуры;
• система управления батареей BMS;
• система охлаждения или нагрева;
• защитный корпус.

В некоторых современных конструкциях отдельные модули могут отсутствовать, а ячейки устанавливаются непосредственно в корпус батареи. Однако принцип остаётся тем же: большое количество отдельных элементов работает как единый накопитель энергии.

Что такое аккумуляторная ячейка

Ячейка — минимальный элемент батареи, способный накапливать и отдавать электрическую энергию. Тысячи или сотни таких элементов соединяются последовательно и параллельно для получения необходимого напряжения и ёмкости.

В электромобилях используются разные форматы ячеек:

• цилиндрические;
• призматические;
• пакетные.

Форма сама по себе не определяет качество батареи. Производители выбирают конструкцию с учётом плотности энергии, охлаждения, стоимости, массы и особенностей платформы автомобиля.

Почему батарея высоковольтная

Для движения тяжёлого автомобиля требуется значительная электрическая мощность. Использование высокого напряжения позволяет передавать эту мощность при меньшем токе, чем в обычной 12-вольтовой системе.

В зависимости от платформы рабочее напряжение тяговой системы может существенно различаться. Современные электромобили используют как традиционные высоковольтные архитектуры, так и более высоковольтные системы, рассчитанные на повышенную мощность и быструю зарядку.

Ёмкость батареи и запас энергии

Количество энергии, которое может хранить тяговая батарея, обычно выражается в киловатт-часах (кВт·ч).

Чем больше доступная ёмкость аккумулятора, тем больше потенциальный запас хода. Однако реальный пробег зависит не только от размера батареи, но и от:

• эффективности электродвигателя;
• массы автомобиля;
• аэродинамики;
• скорости движения;
• температуры воздуха;
• работы отопления и кондиционера;
• стиля вождения.

Поэтому два электромобиля с батареями одинаковой ёмкости могут иметь совершенно разный фактический запас хода.

Почему используется не вся физическая ёмкость батареи

Производители обычно оставляют небольшой резерв в верхней и нижней части диапазона заряда. Водитель видит условные 0–100%, но эти значения не обязательно соответствуют абсолютному физическому минимуму и максимуму аккумулятора.

Такой резерв помогает защитить элементы от слишком глубокого разряда и чрезмерного заряда, что положительно влияет на ресурс батареи.

Что происходит с энергией батареи во время движения

При разгоне тяговая батарея отдаёт энергию силовой электронике. Инвертор управляет питанием электродвигателя, после чего электрическая энергия превращается в механическую и приводит автомобиль в движение.

Чем сильнее водитель нажимает педаль акселератора, тем большую мощность должна обеспечить батарея, если её состояние и температура позволяют это сделать.

При спокойном равномерном движении потребляемая мощность снижается.

Что происходит во время рекуперации

При замедлении направление потока энергии частично меняется. Электродвигатель начинает работать в генераторном режиме, а полученная электрическая энергия возвращается в батарею.

При этом аккумулятор должен быть способен принять эту энергию. Если батарея полностью заряжена, слишком холодная или перегрета, мощность рекуперации может временно ограничиваться.

Почему батарея нуждается в охлаждении и нагреве

Аккумуляторные элементы чувствительны к температуре. Слишком высокая температура ускоряет старение батареи, а слишком низкая уменьшает доступную мощность и способность принимать заряд.

Поэтому современные электромобили могут использовать сложную систему термоменеджмента, которая:

• охлаждает аккумулятор при высокой нагрузке;
• нагревает его зимой;
• подготавливает батарею к быстрой зарядке;
• поддерживает оптимальную температуру во время эксплуатации.

Как долго служит тяговая батарея

Со временем аккумулятор постепенно теряет часть первоначальной ёмкости. Этот процесс называется деградацией.

На скорость старения влияют:

• температурные условия;
• частота быстрых зарядок;
• глубина циклов заряд-разряд;
• длительное хранение при очень высоком или низком уровне заряда;
• общий пробег и возраст батареи.

При нормальной эксплуатации деградация происходит постепенно и сама по себе не считается неисправностью.

Компонент	Основная функция
Аккумуляторные ячейки	Хранят электрическую энергию
Модули	Объединяют группы ячеек
BMS	Контролирует состояние и безопасность батареи
Контакторы	Подключают и отключают высоковольтную батарею
Термоменеджмент	Поддерживает рабочую температуру аккумулятора
Защитный корпус	Защищает элементы от внешних воздействий

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Система управления батареей BMS

BMS (Battery Management System) — система управления тяговой батареей электромобиля. Она постоянно контролирует состояние аккумуляторных ячеек и батареи в целом, помогает поддерживать безопасные режимы зарядки и разрядки и передаёт информацию другим электронным системам автомобиля.

Без BMS современная высоковольтная батарея не могла бы безопасно работать как единый аккумуляторный блок. Сотни отдельных ячеек должны оставаться в допустимых диапазонах напряжения и температуры, а их состояние необходимо контролировать как во время движения, так и во время зарядки.

Какие параметры контролирует BMS

В зависимости от конструкции автомобиля система может получать и анализировать большое количество данных.

К основным относятся:

• напряжение отдельных аккумуляторных ячеек;
• общее напряжение батареи;
• ток зарядки и разрядки;
• температура в разных участках аккумуляторного блока;
• уровень заряда батареи;
• состояние и степень старения аккумулятора;
• разница параметров между отдельными ячейками.

На основании этих данных система определяет, в каком режиме батарея может безопасно работать в данный момент.

Что такое SOC

SOC (State of Charge) — оценка текущего уровня заряда аккумулятора. Именно на её основе водитель получает информацию о том, сколько энергии приблизительно осталось в батарее.

Определить SOC только по напряжению недостаточно, поэтому BMS анализирует несколько параметров и использует расчётные алгоритмы. Из-за этого отображаемый уровень заряда является результатом оценки состояния батареи, а не простым измерением одного показателя.

Что такое SOH

SOH (State of Health) характеризует состояние батареи по сравнению с её первоначальными возможностями.

По мере старения аккумулятор постепенно теряет часть доступной ёмкости и может изменять способность отдавать высокую мощность. BMS использует накопленные данные и расчётные модели для оценки состояния батареи.

Важно понимать, что SOC и SOH — разные показатели:

• SOC показывает, насколько батарея заряжена сейчас;
• SOH характеризует её состояние и изменение характеристик в процессе эксплуатации.

Зачем нужно балансирование ячеек

Даже одинаковые аккумуляторные ячейки со временем могут немного отличаться по своим характеристикам. Если одна из них достигает предельного напряжения раньше остальных, это может ограничить возможность зарядки или разрядки всей батареи.

Поэтому BMS контролирует разницу между ячейками и в предусмотренных конструкцией режимах выполняет их балансирование.

Цель балансировки — уменьшить нежелательную разницу в уровне заряда между отдельными ячейками и обеспечить более согласованную работу аккумуляторного блока.

Как BMS защищает батарею

Если параметры выходят за допустимые пределы, система может ограничить работу аккумулятора или передать команду другим электронным блокам автомобиля.

Защитные действия могут применяться при:

• слишком высоком напряжении отдельных ячеек;
• чрезмерном разряде;
• перегреве батареи;
• слишком низкой температуре;
• недопустимо большом токе;
• значительном дисбалансе ячеек;
• обнаружении определённых электрических неисправностей.

В зависимости от серьёзности ситуации автомобиль может уменьшить мощность зарядки, ограничить отдаваемую батареей мощность или отключить высоковольтную систему.

Почему мощность электромобиля иногда ограничивается

Даже исправная батарея не всегда может отдавать одинаковую мощность.

Например, ограничения возможны:

• при очень низком уровне заряда;
• при сильном охлаждении батареи;
• при перегреве;
• при обнаружении параметров, близких к допустимым пределам.

BMS передаёт информацию о состоянии батареи другим системам автомобиля, после чего управляющая электроника может уменьшить доступную мощность для защиты аккумулятора.

Как BMS участвует в зарядке

Во время зарядки система продолжает контролировать напряжение отдельных ячеек, ток и температуру батареи.

По мере приближения аккумулятора к высокому уровню заряда допустимая мощность может уменьшаться. Ограничение также возможно при слишком холодной или горячей батарее.

Поэтому максимальная мощность зарядной станции ещё не означает, что автомобиль будет принимать такую мощность на протяжении всей зарядной сессии.

Как BMS связана с системой термоменеджмента

Данные температурных датчиков используются для определения допустимого режима работы аккумулятора. Если батарея нуждается в охлаждении или нагреве, электронные системы автомобиля могут активировать соответствующие элементы системы термоменеджмента.

Это особенно важно при высокой нагрузке, быстрой зарядке и эксплуатации автомобиля при низких температурах.

Что происходит при серьёзной неисправности

Если система обнаруживает потенциально опасное состояние батареи, она может инициировать защитные действия. В зависимости от конструкции автомобиля и характера неисправности возможны:

• ограничение мощности;
• ограничение зарядки;
• появление предупреждения на панели приборов;
• запрет запуска высоковольтной системы;
• размыкание высоковольтных контакторов.

Основные функции BMS

Функция	Что делает система
Контроль напряжения	Следит за напряжением отдельных ячеек и батареи
Контроль температуры	Отслеживает температурное состояние аккумулятора
Контроль тока	Измеряет ток зарядки и разрядки
Оценка SOC	Определяет текущий уровень заряда
Оценка SOH	Помогает оценивать состояние и старение батареи
Балансирование	Уменьшает нежелательную разницу между ячейками
Защита	Помогает предотвращать работу батареи за допустимыми пределами

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Инвертор: зачем он нужен электромобилю

Инвертор — один из ключевых компонентов силовой электроники электромобиля. Он находится между тяговой батареей и электродвигателем и управляет преобразованием электрической энергии, необходимой для движения автомобиля.

Тяговая батарея хранит и отдаёт энергию в виде постоянного тока (DC), тогда как большинство тяговых электродвигателей современных электромобилей работают от переменного тока (AC). Поэтому энергия не может просто поступать от батареи непосредственно к двигателю — её параметры необходимо преобразовать и точно контролировать.

Как работает инвертор при разгоне

Когда водитель нажимает педаль акселератора, управляющая электроника определяет требуемый крутящий момент. После этого инвертор формирует питание электродвигателя с необходимыми параметрами.

Упрощённо поток энергии выглядит так:

тяговая батарея (DC) → инвертор → электродвигатель (AC) → редуктор → колёса.

Чем большая тяга требуется автомобилю, тем соответствующим образом изменяется управление электродвигателем. Эти процессы происходят очень быстро, благодаря чему электрический привод способен практически мгновенно реагировать на действия водителя.

Как инвертор управляет электродвигателем

Для управления тяговым электродвигателем недостаточно просто включить или выключить подачу электричества. Необходимо постоянно регулировать параметры переменного тока.

Силовая электроника позволяет управлять:

• крутящим моментом электродвигателя;
• скоростью его вращения;
• направлением передачи энергии;
• мощностью тяговой установки;
• работой двигателя при рекуперации.

При этом инвертор работает совместно с другими электронными блоками автомобиля. Они учитывают положение педали акселератора, скорость, состояние батареи, температуру компонентов, сцепление колёс с дорогой и ограничения высоковольтной системы.

Что происходит при рекуперации

Инвертор необходим не только при разгоне. Во время рекуперативного торможения направление потока энергии меняется.

Электродвигатель начинает работать в генераторном режиме и вырабатывает электрическую энергию. Чтобы вернуть её в тяговую батарею, силовая электроника должна преобразовать и контролировать полученный ток.

Упрощённая схема становится обратной:

колёса → электродвигатель → инвертор → тяговая батарея.

Таким образом, инвертор участвует как в расходовании энергии батареи во время движения, так и в возврате части энергии при замедлении автомобиля.

Почему инвертор сильно нагревается

Через силовую электронику может передаваться значительная электрическая мощность. Несмотря на высокую эффективность современных компонентов, часть энергии неизбежно превращается в тепло.

Поэтому инвертору необходимо охлаждение. В зависимости от конструкции автомобиля он может быть включён в общий жидкостный контур термоменеджмента вместе с электродвигателем и другими силовыми компонентами.

При чрезмерном повышении температуры система управления может временно ограничить доступную мощность, чтобы защитить электронику.

Где находится инвертор

Расположение зависит от архитектуры конкретного электромобиля. Инвертор может находиться рядом с электродвигателем или быть объединён с другими компонентами силовой электроники в одном корпусе.

В электромобилях с несколькими тяговыми двигателями могут использоваться отдельные силовые электронные модули для разных приводных агрегатов.

Инвертор и DC-DC преобразователь — не одно и то же

Эти устройства иногда путают, поскольку оба относятся к силовой электронике, но выполняют разные задачи.

Компонент	Основная задача
Инвертор	Управляет преобразованием энергии между тяговой батареей и электродвигателем
DC-DC преобразователь	Понижает высокое постоянное напряжение для питания низковольтной системы автомобиля
Бортовое зарядное устройство OBC	При AC-зарядке преобразует поступающий переменный ток в постоянный для зарядки тяговой батареи

Что происходит при неисправности инвертора

Поскольку инвертор непосредственно участвует в работе тягового привода, серьёзная неисправность может повлиять на возможность движения автомобиля.

В зависимости от характера проблемы возможны:

• ограничение мощности;
• предупреждение о неисправности электрической или высоковольтной системы;
• нестабильная работа тягового привода;
• невозможность перевести автомобиль в режим готовности к движению;
• отключение тяговой системы для защиты компонентов.

Какую роль инвертор играет в электромобиле

Режим автомобиля	Роль инвертора
Разгон	Управляет передачей энергии от батареи к электродвигателю
Равномерное движение	Поддерживает необходимые параметры работы двигателя
Изменение мощности	Регулирует работу электродвигателя в соответствии с командами системы управления
Рекуперация	Участвует в преобразовании энергии для её возврата в батарею
Защитное ограничение	Работает с учётом температурных и других ограничений силовой системы

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Электродвигатель

Тяговый электродвигатель преобразует электрическую энергию, поступающую от высоковольтной батареи через силовую электронику, в механическое вращение. Именно он создаёт крутящий момент, который через редуктор и элементы привода передаётся на колёса автомобиля.

В отличие от двигателя внутреннего сгорания, электродвигателю не требуется процесс сгорания топлива. Вращение создаётся благодаря взаимодействию магнитных полей внутри электрической машины.

Из чего состоит электродвигатель

Конструкция зависит от типа двигателя, однако основными элементами большинства тяговых электрических машин являются статор и ротор.

• Статор — неподвижная часть двигателя, в которой создаётся вращающееся магнитное поле.
• Ротор — вращающаяся часть, связанная с выходным валом двигателя.
• Подшипники — обеспечивают вращение ротора с минимальным сопротивлением.
• Корпус — удерживает компоненты и защищает их от внешних воздействий.
• Система охлаждения — отводит тепло, возникающее при высокой нагрузке.

В зависимости от конструкции ротор может содержать постоянные магниты, токопроводящие элементы или использовать другой принцип создания электромагнитного момента.

Как электрическая энергия превращается в движение

Когда водитель нажимает педаль акселератора, электронная система определяет необходимый крутящий момент. Инвертор формирует электрическое питание двигателя с нужными параметрами.

В обмотках статора создаётся изменяющееся магнитное поле. Оно взаимодействует с магнитным полем или токами в роторе, в результате чего возникает крутящий момент и ротор начинает вращаться.

Далее вращение передаётся:

электродвигатель → редуктор → дифференциал → приводные валы → колёса.

В некоторых конструкциях редуктор, дифференциал, электродвигатель и часть силовой электроники объединяются в компактный приводной модуль.

Почему электромобиль быстро реагирует на педаль акселератора

Электродвигатель способен создавать значительный крутящий момент уже при очень низкой частоте вращения. Кроме того, силовая электроника может быстро изменять параметры его работы.

Поэтому между командой водителя и изменением тяги нет необходимости ждать переключения нескольких передач или выхода двигателя на определённый диапазон оборотов.

Именно эта особенность создаёт характерное для электромобилей быстрое и плавное ускорение.

Какие электродвигатели используются в электромобилях

Единого типа тягового двигателя для всех электромобилей не существует. Производители выбирают конструкцию с учётом эффективности, мощности, стоимости, массы, размеров и требуемых характеристик привода.

Тип двигателя	Особенности
Синхронный двигатель с постоянными магнитами (PMSM)	Высокая эффективность и высокая удельная мощность; постоянные магниты расположены в роторе или являются частью его конструкции
Асинхронный двигатель (Induction Motor)	Не требует постоянных магнитов в роторе; крутящий момент создаётся благодаря электромагнитной индукции
Синхронный двигатель с электрическим возбуждением	Магнитное поле ротора создаётся электрическим током вместо постоянных магнитов
Реактивные и комбинированные конструкции	Используют особенности магнитного сопротивления для создания крутящего момента и могут сочетать несколько принципов работы

Поэтому утверждение, что в электромобилях используются исключительно двигатели с постоянными магнитами, неправильно. Разные производители и даже разные версии одного автомобиля могут использовать разные типы электрических машин.

Почему электромобилю обычно не нужна многоступенчатая коробка передач

Электродвигатель способен эффективно работать в широком диапазоне частоты вращения. Поэтому большинству электромобилей достаточно одного фиксированного передаточного отношения.

Между двигателем и колёсами устанавливается редуктор, который уменьшает высокую частоту вращения вала двигателя и увеличивает крутящий момент, передаваемый на колёса.

Один или несколько электродвигателей

Электромобиль может иметь один, два или больше тяговых двигателей.

При одномоторной схеме двигатель обычно приводит одну ось. В полноприводной конструкции отдельные электродвигатели могут использоваться для передней и задней осей.

Электронное управление позволяет изменять распределение тяги между ними без традиционной механической связи между осями.

Несколько двигателей также позволяют производителю оптимизировать работу привода: в определённых условиях одна электрическая машина может обеспечивать основную тягу, а другая подключаться при необходимости большей мощности или сцепления.

Как электродвигатель работает при рекуперации

При замедлении автомобиля электрическая машина может перейти из тягового режима в генераторный.

Теперь уже колёса вращают электрическую машину:

колёса → привод → электродвигатель в генераторном режиме → силовая электроника → тяговая батарея.

Создаваемое при этом сопротивление вращению помогает замедлять автомобиль, а часть его кинетической энергии преобразуется в электрическую и возвращается в аккумулятор.

Однако рекуперация не заменяет полностью обычные фрикционные тормоза. Электронная система автомобиля сочетает оба способа замедления в зависимости от ситуации.

Почему электродвигателю требуется охлаждение

Хотя электрический привод эффективнее двигателя внутреннего сгорания, потери энергии полностью устранить невозможно. При высокой нагрузке нагреваются обмотки, силовые компоненты и другие элементы двигателя.

Поэтому тяговый электродвигатель может использовать жидкостное или другое предусмотренное конструкцией охлаждение.

Если температура становится слишком высокой, система управления способна временно ограничить мощность привода для защиты компонентов.

Электродвигатель и двигатель внутреннего сгорания: основные различия

Характеристика	Электродвигатель	Двигатель внутреннего сгорания
Источник энергии	Электричество	Топливо
Создание момента	Взаимодействие магнитных полей	Сгорание топливовоздушной смеси
Крутящий момент на низких оборотах	Может быть высоким уже с очень низкой частоты вращения	Сильно зависит от режима работы двигателя
Многоступенчатая коробка	Большинству электромобилей не требуется	Обычно необходима
Рекуперация энергии	Возможна	Сам двигатель обычно не возвращает энергию в накопитель
Количество движущихся деталей	Значительно меньше	Значительно больше

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Редуктор и передача крутящего момента на колёса

Тяговый электродвигатель способен вращаться с очень высокой частотой, значительно превышающей скорость вращения колёс автомобиля. Поэтому напрямую соединить вал двигателя с ведущими колёсами в большинстве конструкций нельзя. Между ними используется редуктор, который согласует скорость вращения электродвигателя с необходимой скоростью вращения колёс.

Редуктор уменьшает частоту вращения и одновременно увеличивает крутящий момент на выходе. После этого вращение через дифференциал и приводные валы передаётся на ведущие колёса.

Зачем электромобилю нужен редуктор

Электродвигатель может эффективно работать в широком диапазоне оборотов, но его вал вращается намного быстрее колёс. Редуктор позволяет преобразовать это высокоскоростное вращение в подходящую для движения автомобиля скорость.

Упрощённая механическая цепочка выглядит так:

электродвигатель → редуктор → дифференциал → приводные валы → колёса.

При этом электрическая часть силовой установки заканчивается созданием механического вращения на валу электродвигателя. Дальше крутящий момент передаётся уже через механические элементы привода.

Что делает передаточное отношение

Передаточное отношение определяет, сколько оборотов электродвигателя приходится на один оборот выходной части трансмиссии.

Если частота вращения уменьшается, доступный крутящий момент на выходе редуктора соответственно увеличивается с учётом механических потерь.

Передаточное отношение подбирается производителем как компромисс между:

• ускорением автомобиля;
• максимальной скоростью;
• эффективностью электродвигателя;
• нагрузкой на компоненты привода;
• размерами и массой силового агрегата.

Поэтому два электромобиля с похожими электродвигателями могут иметь разные характеристики разгона и максимальной скорости из-за различий в конструкции привода и передаточном отношении.

Почему обычно достаточно одной передачи

Двигатель внутреннего сгорания имеет сравнительно ограниченный диапазон оборотов, в котором способен эффективно создавать необходимую мощность и крутящий момент. Поэтому автомобилю с ДВС требуется несколько передач.

Тяговый электродвигатель способен работать в гораздо более широком диапазоне частоты вращения и создавать значительный крутящий момент уже на низких оборотах. Благодаря этому большинство электромобилей обходится одним фиксированным передаточным отношением.

Водителю не нужно переключать передачи при разгоне: частота вращения электродвигателя просто увеличивается вместе со скоростью автомобиля.

Для чего нужен дифференциал

После редуктора крутящий момент необходимо передать на ведущие колёса. Для этого обычно используется дифференциал.

При движении по прямой левое и правое колесо проходят примерно одинаковое расстояние. Но в повороте внешнее колесо должно пройти больший путь и вращаться быстрее внутреннего.

Дифференциал позволяет ведущим колёсам вращаться с разной скоростью, одновременно передавая на них крутящий момент.

Что такое электрическая ось

В современных электромобилях электродвигатель, редуктор, дифференциал и иногда инвертор могут объединяться в один компактный приводной модуль. Такая конструкция часто называется электрической осью или e-axle.

Интеграция нескольких компонентов позволяет уменьшить количество отдельных корпусов и соединений, упростить компоновку и сделать привод более компактным.

Конкретная архитектура зависит от производителя: электродвигатель, инвертор и редуктор могут быть как объединены в один модуль, так и установлены отдельно.

Как работает привод в полноприводном электромобиле

Одна из особенностей электрической платформы — возможность сравнительно просто организовать привод разных осей отдельными электродвигателями.

Например:

• один приводной модуль может вращать передние колёса;
• второй приводной модуль — задние;
• электроника регулирует крутящий момент каждого двигателя в зависимости от условий движения.

В такой конструкции может отсутствовать традиционный карданный вал, механически соединяющий переднюю и заднюю оси. Управление распределением тяги осуществляется электронно через отдельные электрические приводы.

Что происходит с редуктором при рекуперации

При рекуперативном торможении механическая передача продолжает работать, но поток энергии меняет направление.

Колёса через элементы привода и редуктор вращают электродвигатель, который переходит в генераторный режим:

колёса → приводные валы → дифференциал → редуктор → электродвигатель → силовая электроника → тяговая батарея.

Таким образом, редуктор участвует не только в передаче тяги от двигателя к колёсам, но и в передаче механической энергии обратно к электрической машине во время рекуперации.

Нужно ли обслуживать редуктор электромобиля

Редуктор содержит механические детали — зубчатые передачи, подшипники, уплотнения и смазочный материал. Поэтому утверждение, что электрическая трансмиссия вообще не требует внимания, неправильно.

Требования к обслуживанию зависят от конкретной модели. Производитель может предусматривать проверку состояния редуктора, контроль утечек или замену трансмиссионной жидкости через определённый интервал либо при конкретных условиях эксплуатации.

Поэтому ориентироваться нужно на регламент именно своего автомобиля, а не на универсальный совет о необходимости или отсутствии замены масла.

Какие признаки могут указывать на проблему с редуктором

Необычный звук электрического привода не означает автоматически неисправность редуктора. Источником шума могут быть подшипники электродвигателя, приводы колёс, ступичные подшипники, шины и другие компоненты.

Однако поводом для диагностики могут быть:

• новый гул, усиливающийся вместе со скоростью;
• механический вой со стороны приводного модуля;
• стуки или люфт при изменении направления нагрузки;
• вибрации при разгоне;
• следы утечки трансмиссионной жидкости.

Как редуктор участвует в передаче момента

Компонент	Основная функция
Электродвигатель	Создаёт механическое вращение и крутящий момент
Редуктор	Снижает частоту вращения и увеличивает крутящий момент на выходе
Дифференциал	Распределяет вращение между ведущими колёсами и позволяет им вращаться с разной скоростью
Приводные валы	Передают крутящий момент от дифференциала к колёсам
Колёса	Передают тяговое усилие на дорогу

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Бортовое зарядное устройство OBC

Бортовое зарядное устройство OBC (On-Board Charger) — один из основных компонентов зарядной системы электромобиля. Оно используется при зарядке от источника переменного тока и преобразует поступающую из электросети электроэнергию в форму, необходимую для зарядки тяговой батареи.

Тяговая батарея хранит энергию в виде постоянного тока (DC), тогда как бытовая электросеть и большинство обычных зарядных точек выдают переменный ток (AC). Поэтому при AC-зарядке между сетью и аккумулятором необходим преобразователь — эту функцию и выполняет OBC.

Как происходит зарядка через OBC

При подключении электромобиля к AC-источнику энергия проходит приблизительно по следующей цепочке:

электросеть → зарядная станция или EVSE → зарядный разъём автомобиля → OBC → высоковольтная система → тяговая батарея.

Перед началом передачи значительной мощности автомобиль и зарядное оборудование выполняют необходимые проверки и обмениваются управляющими сигналами. Только после успешного согласования условий система разрешает зарядку.

Что делает бортовое зарядное устройство

Основная задача OBC — преобразовать переменный ток в постоянный. Однако современное бортовое зарядное устройство выполняет не только эту функцию.

В зависимости от конструкции автомобиля оно участвует в:

• преобразовании AC в DC;
• регулировании мощности зарядки;
• контроле электрических параметров процесса;
• обмене данными с управляющими системами автомобиля;
• защите зарядной системы при недопустимых условиях;
• контроле собственной температуры.

При этом окончательные ограничения по зарядке определяются не одним OBC. В процессе участвуют BMS, высоковольтная система, система термоменеджмента и другие электронные блоки.

Почему мощность OBC имеет значение

Бортовое зарядное устройство имеет определённую максимальную мощность. Именно она может стать главным ограничением при зарядке переменным током.

Например, если AC-станция способна предоставить большую мощность, чем может преобразовать OBC конкретного автомобиля, электромобиль всё равно будет заряжаться только в пределах своих возможностей.

Однофазная и трёхфазная AC-зарядка

В зависимости от конструкции OBC электромобиль может поддерживать однофазную, трёхфазную или несколько вариантов AC-зарядки.

Это влияет на максимальную мощность, которую автомобиль способен получить от соответствующей электросети.

Поэтому два электромобиля, подключённые к одной и той же зарядной станции, могут заряжаться с разной мощностью даже при одинаковом уровне заряда батареи.

Почему мощность зарядки может быть ниже максимальной

Даже если возможности станции и OBC совпадают, максимальная мощность доступна не всегда.

На процесс могут влиять:

• температура тяговой батареи;
• текущий уровень заряда;
• температура самого OBC;
• ограничения электросети;
• возможности зарядного кабеля;
• настройки автомобиля;
• команды BMS;
• защитные ограничения при обнаружении неисправности.

Поэтому снижение мощности само по себе ещё не означает неисправность зарядного устройства.

Используется ли OBC при быстрой DC-зарядке

Это один из наиболее важных моментов в устройстве зарядной системы. При обычной AC-зарядке преобразование переменного тока в постоянный выполняется бортовым зарядным устройством автомобиля.

При быстрой DC-зарядке необходимое преобразование происходит в самой зарядной станции. В автомобиль уже поступает постоянный ток, предназначенный для высоковольтной батареи.

Поэтому упрощённая схема выглядит по-разному:

AC-зарядка:
сеть AC → OBC автомобиля → батарея DC.

DC-зарядка:
зарядная станция преобразует AC в DC → высоковольтная система автомобиля → батарея.

OBC и инвертор — разные устройства

Бортовое зарядное устройство иногда путают с тяговым инвертором, поскольку оба компонента работают с преобразованием электрической энергии.

Однако назначение у них разное.

Компонент	Основная функция
OBC	Преобразует энергию при AC-зарядке для пополнения тяговой батареи
Тяговый инвертор	Управляет обменом энергией между батареей и тяговым электродвигателем
DC-DC преобразователь	Преобразует высокое постоянное напряжение для питания низковольтной сети

Почему OBC нуждается в охлаждении

При преобразовании значительной электрической мощности часть энергии превращается в тепло. Поэтому бортовое зарядное устройство должно эффективно охлаждаться.

В некоторых электромобилях OBC включён в общий жидкостный контур охлаждения силовой электроники. Если температура становится слишком высокой, система может снизить мощность зарядки для защиты компонентов.

Что происходит при неисправности OBC

Неисправность бортового зарядного устройства чаще всего отражается именно на AC-зарядке.

Возможные признаки:

• автомобиль перестал заряжаться от AC-источников;
• зарядка начинается и вскоре прекращается;
• мощность AC-зарядки постоянно значительно ниже обычной;
• на панели приборов появляются сообщения о неисправности зарядной системы;
• AC-зарядка не работает на разных исправных станциях.

При этом DC-зарядка в некоторых случаях может продолжать работать, поскольку её силовой процесс организован иначе. Однако это не является универсальным диагностическим правилом: конкретные симптомы зависят от архитектуры автомобиля и характера неисправности.

Как OBC участвует в разных режимах

Ситуация	Роль OBC
Домашняя AC-зарядка	Преобразует переменный ток в постоянный для батареи
Публичная AC-станция	Ограничивает принимаемую мощность своими возможностями
Быстрая DC-зарядка	Основное силовое преобразование выполняется внешней станцией
Перегрев OBC	Мощность зарядки может временно уменьшаться
Неисправность OBC	В первую очередь могут возникнуть проблемы с AC-зарядкой

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

DC-DC преобразователь и 12-вольтовая система

Несмотря на наличие большой высоковольтной тяговой батареи, электромобиль по-прежнему использует низковольтную электрическую сеть. Она необходима для питания электронных блоков управления, освещения, замков, мультимедийной системы, датчиков и множества других компонентов автомобиля.

Связующим звеном между высоковольтной батареей и низковольтной сетью является DC-DC преобразователь. Он преобразует высокое постоянное напряжение тяговой системы в более низкое напряжение, необходимое для работы вспомогательного электрооборудования и зарядки низковольтного аккумулятора.

Зачем электромобилю нужна низковольтная система

Использовать высокое напряжение тяговой батареи непосредственно для питания обычной электроники автомобиля было бы непрактично и небезопасно. Большинство управляющих блоков, освещение, замки и другие потребители рассчитаны на гораздо более низкое напряжение.

Низковольтная система обеспечивает работу:

• электронных блоков управления;
• приборной панели и мультимедийной системы;
• центрального замка и системы бесключевого доступа;
• наружного и внутреннего освещения;
• датчиков и камер;
• стеклоподъёмников и другой вспомогательной электроники;
• систем безопасности;
• управления высоковольтными контакторами.

Поэтому исправность низковольтной сети критически важна даже для автомобиля с полностью заряженной тяговой батареей.

Как работает DC-DC преобразователь

Тяговая батарея работает при значительно более высоком напряжении, чем низковольтная сеть автомобиля. DC-DC преобразователь принимает постоянный ток высокого напряжения и преобразует его в постоянный ток более низкого напряжения.

Упрощённо поток энергии выглядит так:

тяговая батарея высокого напряжения → DC-DC преобразователь → низковольтная сеть → вспомогательный аккумулятор и потребители.

Конкретное рабочее напряжение низковольтной системы зависит от конструкции автомобиля. Традиционно широко используется 12-вольтовая архитектура, однако отдельные современные платформы могут применять и другие низковольтные решения.

Почему в электромобиле остаётся 12-вольтовый аккумулятор

Низковольтный аккумулятор нужен не только для питания оборудования во время стоянки. Он играет важную роль при первоначальном включении автомобиля.

Когда электромобиль находится в выключенном состоянии, высоковольтная батарея обычно электрически отделена от основной силовой системы высоковольтными контакторами. Чтобы электронные блоки управления смогли запуститься, провести проверки безопасности и подать команду на замыкание контакторов, им сначала требуется низковольтное питание.

Что происходит после включения автомобиля

В упрощённом виде процесс выглядит следующим образом:

1. Низковольтный аккумулятор питает управляющие блоки автомобиля.
2. Электроника выполняет первоначальные проверки.
3. При отсутствии критических ошибок система разрешает подключение высоковольтной батареи.
4. Замыкаются высоковольтные контакторы.
5. DC-DC преобразователь начинает питать низковольтную сеть от тяговой батареи.
6. Одновременно поддерживается заряд низковольтного аккумулятора.

После этого большая часть энергии для низковольтных потребителей фактически поступает из тяговой батареи через DC-DC преобразователь.

Чем DC-DC преобразователь отличается от генератора

В автомобиле с двигателем внутреннего сгорания электрический генератор механически приводится двигателем и превращает механическую энергию в электрическую.

В электромобиле необходимости в таком генераторе обычно нет, поскольку электрическая энергия уже находится в тяговой батарее.

Автомобиль с ДВС	Электромобиль
Генератор приводится двигателем	DC-DC преобразователь получает энергию от тяговой батареи
Механическая энергия преобразуется в электрическую	Высокое постоянное напряжение преобразуется в низкое
Генератор питает бортовую сеть и заряжает аккумулятор	DC-DC преобразователь питает низковольтную сеть и поддерживает аккумулятор

Почему низковольтный аккумулятор может разрядиться

Наличие большой тяговой батареи не исключает разряда вспомогательного аккумулятора.

Причинами могут быть:

• естественное старение аккумулятора;
• длительный простой автомобиля;
• повышенное потребление энергии при выключенном автомобиле;
• неисправность DC-DC преобразователя;
• ошибки системы управления зарядом низковольтной батареи;
• сильный холод;
• неисправность одного из электронных потребителей.

Способ и периодичность автоматической подзарядки низковольтного аккумулятора различаются у разных моделей, поэтому нельзя считать, что тяговая батарея при любых условиях гарантированно защитит его от разряда.

Что происходит при неисправности DC-DC преобразователя

Если преобразователь перестаёт нормально поддерживать низковольтную сеть, вспомогательный аккумулятор постепенно разряжается.

Возможные признаки:

• предупреждение о неисправности электрической системы;
• нестабильная работа электроники;
• многократное появление различных ошибок;
• быстрый повторный разряд исправного низковольтного аккумулятора;
• невозможность включить автомобиль после стоянки;
• отключение отдельных вспомогательных систем.

DC-DC, OBC и инвертор — в чём разница

Все три устройства относятся к силовой электронике, но выполняют принципиально разные задачи.

Компонент	Что делает
DC-DC преобразователь	Преобразует высокое постоянное напряжение в низкое для вспомогательной сети
OBC	При AC-зарядке преобразует энергию электросети для зарядки тяговой батареи
Инвертор	Управляет преобразованием энергии между тяговой батареей и электродвигателем

Почему низковольтная система важна для безопасности

Низковольтная сеть используется не только для комфорта. От неё зависят электронные блоки, которые контролируют высоковольтную систему и позволяют безопасно подключать или отключать тяговую батарею.

Именно поэтому неисправность сравнительно небольшой низковольтной батареи способна полностью обездвижить электромобиль, хотя в основной батарее остаётся большой запас энергии.

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Высоковольтная система электромобиля

Высоковольтная система объединяет тяговую батарею, электродвигатель, силовую электронику и другие мощные электрические потребители электромобиля. По ней передаётся энергия, необходимая для движения автомобиля, зарядки батареи, рекуперации и работы отдельных вспомогательных систем.

В отличие от обычной низковольтной сети, высоковольтная система работает с напряжением, потенциально опасным для человека. Поэтому её конструкция включает не только силовые компоненты, но и несколько уровней электрической и электронной защиты.

Что входит в высоковольтную систему

Конкретная архитектура зависит от модели автомобиля, но к высоковольтной части обычно относятся:

• тяговая батарея;
• высоковольтные контакторы;
• силовые предохранители;
• инвертор;
• тяговый электродвигатель;
• высоковольтные кабели и разъёмы;
• бортовое зарядное устройство OBC;
• DC-DC преобразователь со стороны его высоковольтного входа;
• электрический компрессор климатической системы;
• электрические нагреватели и другие мощные HV-потребители, если они предусмотрены конструкцией.

Все эти компоненты должны безопасно обмениваться электрической энергией в разных режимах работы автомобиля.

Как энергия распределяется по высоковольтной системе

Направление потока энергии зависит от режима работы.

Во время движения:

тяговая батарея → силовая электроника → электродвигатель → колёса.

При рекуперации:

колёса → электродвигатель → силовая электроника → тяговая батарея.

При AC-зарядке:

зарядный разъём → OBC → высоковольтная система → тяговая батарея.

При DC-зарядке:

внешняя зарядная станция → зарядный разъём → высоковольтная цепь автомобиля → тяговая батарея.

Одновременно часть энергии тяговой батареи через DC-DC преобразователь может использоваться для питания низковольтной сети автомобиля.

Для чего нужны высоковольтные контакторы

Тяговая батарея не должна постоянно оставаться электрически соединённой со всеми высоковольтными компонентами автомобиля. Для подключения и отключения основных силовых цепей используются мощные электрические коммутационные устройства — контакторы.

Когда автомобиль выключен, основные контакторы в штатном состоянии обычно разомкнуты. При включении автомобиля электронная система сначала выполняет необходимые проверки и только после этого разрешает подключение высоковольтной батареи к силовой цепи.

Если обнаруживается критическая неисправность или определённое аварийное состояние, система может разомкнуть контакторы и отключить часть высоковольтной цепи.

Зачем нужна цепь предварительного заряда

В силовой электронике электромобиля находятся конденсаторы. Если сразу подключить их к тяговой батарее, может возникнуть очень большой кратковременный ток.

Поэтому перед полным замыканием основных контакторов в большинстве конструкций используется цепь предварительного заряда.

Она позволяет постепенно поднять напряжение на силовой шине и зарядить конденсаторы до необходимого уровня. После успешного предварительного заряда система замыкает основные контакторы.

Если нужные электрические параметры не достигаются, система может запретить активацию высоковольтного контура.

Почему высоковольтные кабели обычно оранжевые

Высоковольтную проводку электрифицированных автомобилей обычно обозначают оранжевым цветом. Это позволяет специалистам и аварийным службам быстро отличать потенциально опасные HV-цепи от обычной низковольтной проводки.

Почему высоковольтная система изолирована от кузова

Одна из важных особенностей конструкции — электрическая изоляция активных частей высоковольтной системы от металлического кузова автомобиля.

Система контролирует состояние этой изоляции. Если сопротивление изоляции снижается ниже допустимого уровня, автомобиль может зарегистрировать неисправность и применить защитные меры.

В зависимости от характера проблемы возможны:

• предупреждение на панели приборов;
• ограничение работы отдельных систем;
• запрет включения тягового привода;
• размыкание высоковольтных контакторов.

Что такое HVIL

В некоторых высоковольтных системах используется контроль целостности высоковольтных соединений — HVIL (High Voltage Interlock Loop).

Он помогает системе определять, что предусмотренные конструкцией высоковольтные разъёмы, крышки или другие контролируемые элементы находятся в правильном состоянии.

Если цепь контроля нарушается, система может запретить включение высокого напряжения или отключить его в соответствии с логикой безопасности конкретного автомобиля.

Что происходит при аварии

Конструкция электромобиля предусматривает меры, направленные на снижение риска поражения электрическим током после серьёзного столкновения.

В зависимости от автомобиля и характера аварии система может:

• разомкнуть высоковольтные контакторы;
• прекратить передачу тяговой мощности;
• контролировать электрическую изоляцию;
• разряжать остаточную энергию определённых силовых цепей;
• сохранить тяговую батарею электрически отделённой от части высоковольтного оборудования.

Однако нельзя считать, что после аварии весь автомобиль автоматически становится полностью обесточенным. Сама тяговая батарея продолжает хранить значительный запас энергии, а повреждение её корпуса или высоковольтных компонентов требует специального обращения.

Остаётся ли напряжение после выключения автомобиля

После выключения электромобиля основные высоковольтные цепи могут отключаться от батареи, а специальные цепи разряда уменьшают остаточное напряжение в определённых компонентах силовой электроники.

Но это не означает, что вся высоковольтная система мгновенно становится безопасной. Тяговая батарея остаётся источником высокого напряжения, а время и процедура безопасного отключения различаются в зависимости от модели.

Поэтому при ремонте используются предусмотренные производителем процедуры отключения, проверка отсутствия опасного напряжения и специальное защитное оборудование.

Основные элементы защиты высоковольтной системы

Элемент	Назначение
Контакторы	Подключают и отключают тяговую батарею от основной HV-цепи
Предохранители	Защищают цепи при чрезмерном токе и определённых коротких замыканиях
Контроль изоляции	Помогает обнаружить электрическую связь высоковольтной системы с кузовом
HVIL	Контролирует целостность предусмотренных высоковольтных соединений
Предварительный заряд	Ограничивает бросок тока при подключении силовой электроники
BMS и управляющая электроника	Контролируют параметры системы и инициируют защитные действия
Изоляция и защитные корпуса	Снижают вероятность случайного контакта с токоведущими частями

Высоковольтная и низковольтная системы — в чём разница

Высоковольтная система	Низковольтная система
Обеспечивает работу тягового привода и мощных потребителей	Питает управляющую и вспомогательную электронику
Связана с тяговой батареей	Связана с низковольтным аккумулятором
Использует специальную HV-проводку и защиту	Работает с существенно меньшим напряжением
Требует специальной подготовки для обслуживания	По принципу ближе к традиционной бортовой сети автомобиля

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Система охлаждения и термоменеджмент батареи

Тяговая батарея электромобиля чувствительна к температуре. При интенсивном разгоне, быстрой зарядке и высокой температуре окружающего воздуха аккумулятор может нагреваться, а зимой — сильно охлаждаться. В обоих случаях характеристики батареи изменяются.

Поэтому современные электромобили используют систему термоменеджмента. Её задача — не просто охлаждать аккумулятор, а поддерживать температуру батареи в диапазоне, который позволяет безопасно и эффективно принимать и отдавать энергию.

Почему температура батареи так важна

Работа аккумуляторных ячеек основана на электрохимических процессах, скорость которых зависит от температуры.

При сильном охлаждении внутренние процессы замедляются. В результате батарея может временно хуже отдавать высокую мощность и принимать большой зарядный ток.

При чрезмерном нагреве возникают другие проблемы: повышенная температура увеличивает нагрузку на аккумуляторные материалы и может ускорять деградацию.

Поэтому для батареи нежелательны обе крайности — как слишком низкая, так и слишком высокая температура.

Из чего состоит система термоменеджмента

Конструкция различается у разных электромобилей. В жидкостной системе могут использоваться:

• каналы охлаждения внутри или рядом с аккумуляторным блоком;
• охлаждающая жидкость;
• электрические насосы;
• теплообменники;
• радиатор;
• чиллер, связанный с холодильным контуром;
• электрический нагреватель;
• датчики температуры;
• клапаны управления потоками жидкости;
• электронный блок управления.

Конкретный набор компонентов зависит от конструкции автомобиля. В некоторых системах тепловые контуры батареи, электродвигателя, силовой электроники и климатической установки могут частично взаимодействовать между собой.

Как охлаждается тяговая батарея

Во время высокой нагрузки аккумуляторные ячейки выделяют тепло. Особенно заметно это может происходить при интенсивном движении и быстрой DC-зарядке.

В автомобилях с жидкостным термоменеджментом охлаждающая жидкость циркулирует по каналам аккумуляторного блока и отводит тепло от ячеек.

Затем тепло передаётся через теплообменники наружу или, если требуется более интенсивное охлаждение, может использоваться холодильный контур климатической системы.

Упрощённо процесс выглядит так:

аккумуляторные ячейки → охлаждающая жидкость → теплообменник → отвод тепла.

Почему важно охлаждать батарею равномерно

Для аккумуляторного блока важна не только средняя температура. Нежелательна и большая разница температуры между отдельными участками батареи.

Если часть ячеек постоянно работает при более высокой температуре, они могут стареть быстрее остальных. Со временем это увеличивает различия между элементами аккумуляторного блока.

Поэтому одна из задач правильно спроектированной системы термоменеджмента — поддерживать максимально равномерные температурные условия для разных участков батареи.

Как батарея нагревается зимой

При низкой температуре аккумулятор не обязательно является неисправным, если временно уменьшилась доступная мощность или рекуперация. Часто это следствие физических свойств холодной батареи.

Для нагрева аккумулятора электромобиль может использовать предусмотренную производителем систему подогрева. В зависимости от конструкции источником тепла могут быть электрический нагреватель, тепловой контур автомобиля или другие технические решения.

После повышения температуры батареи её способность отдавать и принимать мощность обычно улучшается.

Что такое предварительный прогрев батареи

Предварительная подготовка батареи, или прекондиционирование, позволяет заранее привести аккумулятор к более подходящей температуре перед поездкой или зарядкой.

Например, зимой автомобиль может нагреть батарею перед началом движения. Если электромобиль подключён к зарядному устройству, часть необходимой энергии в предусмотренных режимах может поступать из внешней сети, а не расходоваться только из тяговой батареи.

Это помогает улучшить характеристики холодного аккумулятора и уменьшить часть энергетических затрат уже после начала поездки.

Зачем батарею подготавливают перед быстрой зарядкой

Температура аккумулятора особенно важна для мощной DC-зарядки. Слишком холодная батарея не может безопасно принимать такую же зарядную мощность, как батарея в подходящем температурном диапазоне.

Поэтому некоторые электромобили умеют заранее подготавливать аккумулятор к быстрой зарядке. Например, при построении маршрута к совместимой быстрой станции автомобиль может автоматически начать нагрев или охлаждение батареи.

Цель такой подготовки — приблизить температуру аккумулятора к диапазону, при котором система сможет безопасно разрешить более высокую зарядную мощность.

Как термоменеджмент влияет на быструю зарядку

При высокой зарядной мощности батарея нагревается. Система термоменеджмента должна отводить образующееся тепло и одновременно поддерживать аккумулятор в допустимом температурном диапазоне.

Если система не может обеспечить необходимый тепловой режим или температура приближается к установленным ограничениям, BMS может потребовать уменьшения зарядной мощности.

Поэтому реальная скорость DC-зарядки зависит не только от зарядной станции и максимальной мощности автомобиля, но и от текущего состояния и температуры батареи.

Как температура влияет на рекуперацию

Во время рекуперативного торможения батарея должна принимать энергию. Если аккумулятор слишком холодный, слишком горячий или имеет высокий уровень заряда, допустимая мощность приёма энергии может быть ограничена.

В результате водитель может заметить ослабление рекуперативного торможения.

После нормализации температуры или снижения уровня заряда доступная рекуперация обычно увеличивается, если отсутствуют другие ограничения.

Охлаждается ли только батарея

Нет. В электромобиле тепло выделяют и другие силовые компоненты:

• тяговый электродвигатель;
• инвертор;
• бортовое зарядное устройство;
• DC-DC преобразователь;
• другая силовая электроника.

Производители могут использовать отдельные контуры охлаждения либо объединять часть компонентов в общую тепловую архитектуру.

Современный термоменеджмент поэтому правильнее рассматривать не как «радиатор батареи», а как комплексную систему управления тепловыми потоками автомобиля.

Термоменеджмент и климатическая система салона

В некоторых электромобилях тепловые системы батареи и салона взаимодействуют. Холодильный контур кондиционера может использоваться для более интенсивного охлаждения аккумулятора, а тепловой насос — участвовать в общей стратегии перераспределения тепла.

Конкретная схема сильно зависит от модели. Поэтому нельзя утверждать, что во всех электромобилях батарея, салон и силовая электроника используют один общий контур.

Что происходит при неисправности системы охлаждения

Если система не способна поддерживать необходимую температуру, управляющая электроника должна защищать батарею и другие силовые компоненты.

Возможные последствия:

• ограничение мощности электромобиля;
• снижение мощности быстрой зарядки;
• ограничение рекуперации;
• появление предупреждения о высокой температуре;
• прекращение зарядки;
• в серьёзных случаях — требование остановить автомобиль.

Что влияет на температуру тяговой батареи

Условие	Возможное влияние
Сильный мороз	Снижение доступной мощности, зарядки и рекуперации
Высокая температура воздуха	Повышенная нагрузка на систему охлаждения
Интенсивный разгон	Увеличение тепловыделения батареи
Быстрая DC-зарядка	Значительное тепловыделение и необходимость активного охлаждения
Предварительная подготовка	Приведение батареи к более подходящей рабочей температуре
Неисправность охлаждения	Возможное ограничение мощности и зарядки

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Как работает рекуперация энергии

Рекуперация — это процесс, при котором часть кинетической энергии движущегося электромобиля во время замедления преобразуется обратно в электрическую и возвращается в тяговую батарею.

При обычном разгоне электродвигатель получает электрическую энергию от батареи и превращает её в механическое вращение. Во время рекуперативного торможения процесс частично идёт в обратном направлении: колёса вращают электрическую машину, а она начинает работать как генератор.

Что происходит при отпускании педали акселератора

В зависимости от настроек автомобиля после уменьшения давления на педаль акселератора управляющая электроника может уменьшить тяговый момент и перейти к рекуперативному замедлению.

Упрощённый путь энергии выглядит так:

колёса → привод и редуктор → электродвигатель в генераторном режиме → силовая электроника → тяговая батарея.

Возникающий генераторный момент сопротивляется вращению колёс, поэтому автомобиль замедляется. Одновременно часть механической энергии преобразуется в электрическую.

Как электродвигатель превращается в генератор

Тяговая электрическая машина способна работать в двух направлениях преобразования энергии.

• В двигательном режиме электрическая энергия превращается в механическую.
• В генераторном режиме механическая энергия превращается в электрическую.

Переход между этими режимами контролируется силовой электроникой и происходит автоматически.

Водителю не требуется отдельно включать генератор — система сама определяет необходимый уровень рекуперации в зависимости от положения педалей, скорости автомобиля и других параметров.

Какую роль выполняет инвертор

Энергия, полученная от электродвигателя в генераторном режиме, должна быть преобразована и точно проконтролирована перед поступлением в тяговую батарею.

Этим занимается силовая электроника. Она регулирует электрические параметры и обеспечивает передачу допустимой мощности обратно в аккумулятор.

При этом BMS определяет, какую мощность батарея способна безопасно принять в конкретный момент.

Когда включается рекуперативное торможение

В зависимости от конструкции и настроек автомобиля рекуперация может использоваться:

• при отпускании педали акселератора;
• при нажатии педали тормоза;
• при движении под уклон;
• при использовании специальных режимов повышенной рекуперации;
• для удержания заданной скорости при спуске.

Логика работы отличается у разных автомобилей. В одних моделях сильное замедление начинается сразу после отпускания акселератора, в других автомобиль долго движется накатом, а рекуперация активнее подключается после нажатия педали тормоза.

Что такое one-pedal driving

Некоторые электромобили позволяют управлять скоростью преимущественно одной педалью. При нажатии акселератора автомобиль разгоняется, а при его отпускании возникает достаточно интенсивное рекуперативное замедление.

Такой режим часто называют one-pedal driving.

В зависимости от модели автомобиль может замедлиться почти до полной остановки или полностью остановиться без постоянного использования педали тормоза.

Почему рекуперация не заменяет обычные тормоза

Максимальная сила рекуперативного торможения ограничена возможностями электродвигателя, силовой электроники, сцеплением колёс с дорогой и способностью батареи принимать энергию.

Поэтому при необходимости более сильного замедления автомобиль использует фрикционные тормоза.

Современная система может автоматически сочетать:

• рекуперативное торможение;
• гидравлические фрикционные тормоза.

Такой принцип называют смешанным или blended braking.

Почему рекуперация может становиться слабее

Рекуперативное торможение доступно не всегда в одинаковой степени.

Система может ограничить возврат энергии, если:

• тяговая батарея почти полностью заряжена;
• аккумулятор слишком холодный;
• батарея перегрета;
• возникли ограничения высоковольтной системы;
• срабатывают ABS или система стабилизации;
• условия сцепления с дорогой требуют уменьшить тормозной момент на ведущих колёсах.

В этих ситуациях автомобиль может автоматически увеличить долю торможения обычными тормозами.

Почему рекуперация ограничена при полном заряде

Чтобы вернуть энергию в аккумулятор, батарея должна иметь возможность её принять. Если уровень заряда находится около верхней границы, свободной ёмкости становится мало.

Поэтому система уменьшает или временно практически отключает рекуперацию, защищая аккумулятор от чрезмерного заряда.

После расходования части энергии доступная мощность рекуперации обычно увеличивается.

Почему холод влияет на рекуперацию

При низкой температуре химические процессы в аккумуляторных ячейках замедляются, и батарея хуже принимает высокую зарядную мощность.

Поскольку рекуперация фактически является кратковременной зарядкой аккумулятора во время движения, BMS может уменьшить её мощность до прогрева батареи.

После повышения температуры аккумулятора ограничение обычно постепенно снимается.

Что происходит при движении под уклон

На спуске гравитация продолжает ускорять автомобиль. Электродвигатель может использоваться в генераторном режиме для удержания или уменьшения скорости.

Часть потенциальной энергии автомобиля при этом возвращается в батарею.

Однако если спуск очень длинный, батарея почти полностью заряжена или возможности рекуперации ограничены, автомобилю придётся активнее использовать обычные тормоза.

Сколько энергии можно вернуть

Фиксированного процента, который рекуперация всегда возвращает в батарею, не существует. Результат сильно зависит от условий движения.

На количество возвращённой энергии влияют:

• масса автомобиля;
• начальная скорость;
• интенсивность замедления;
• рельеф дороги;
• частота торможений;
• эффективность электродвигателя и силовой электроники;
• уровень заряда батареи;
• температура аккумулятора;
• работа систем стабилизации и обычных тормозов.

Поэтому рекуперация особенно полезна в городском режиме с частыми замедлениями и на маршрутах с перепадами высот. При длительном равномерном движении по трассе возможностей вернуть энергию значительно меньше.

Почему нельзя вернуть всю энергию разгона

Каждое преобразование энергии имеет потери.

Во время движения энергия проходит через батарею, инвертор, электродвигатель, редуктор, шины и другие компоненты. При рекуперации путь частично проходит в обратном направлении, и на каждом этапе снова возникают электрические и механические потери.

Кроме того, часть энергии автомобиля расходуется на сопротивление воздуха и качение шин. Эту энергию вернуть рекуперацией невозможно.

Уменьшает ли рекуперация износ тормозов

Да, при обычной эксплуатации значительную часть замедлений может выполнять электрический привод, поэтому фрикционные колодки и диски используются реже.

Это способно уменьшить их механический износ.

Однако есть обратная сторона: тормозные механизмы могут реже нагреваться и очищаться естественным образом. Поэтому состояние дисков, суппортов и других компонентов всё равно необходимо контролировать согласно регламенту автомобиля.

Рекуперация и обычное торможение

Рекуперативное торможение	Фрикционное торможение
Энергия частично возвращается в батарею	Энергия в основном превращается в тепло
Использует тяговую электрическую машину	Использует тормозные диски и колодки
Мощность зависит от состояния батареи	Не требует возможности батареи принимать заряд
Может быть ограничено при холоде или полном заряде	Остаётся необходимым для интенсивного торможения
Снижает нагрузку на фрикционные тормоза	Обеспечивает необходимое замедление, когда рекуперации недостаточно

Как меняется поток энергии

Режим	Направление энергии
Разгон	Батарея → инвертор → электродвигатель → колёса
Движение с постоянной скоростью	Батарея → тяговый привод → колёса
Рекуперативное замедление	Колёса → электродвигатель → силовая электроника → батарея
Сильное торможение	Рекуперация + фрикционные тормоза
Рекуперация ограничена	Большая часть необходимого торможения обеспечивается обычными тормозами

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Тепловой насос и климатическая система

Климатическая система электромобиля отвечает не только за комфорт водителя и пассажиров. Она непосредственно влияет на расход энергии, запас хода и в некоторых конструкциях взаимодействует с общей системой термоменеджмента автомобиля.

Особенно важен вопрос отопления зимой. В автомобиле с двигателем внутреннего сгорания для обогрева салона можно использовать значительное количество тепла, которое двигатель всё равно выделяет во время работы. У электромобиля такого постоянного источника избыточного тепла значительно меньше, поэтому энергию для отопления приходится получать другим способом.

Почему отопление влияет на запас хода электромобиля

Вся энергия для движения и работы большинства электрических систем электромобиля в конечном итоге поступает из тяговой батареи, если автомобиль не подключён к внешнему источнику питания.

Зимой энергия расходуется не только на электродвигатель, но и на:

• обогрев салона;
• обогрев стёкол;
• подогрев сидений и рулевого колеса;
• поддержание необходимой температуры тяговой батареи;
• работу насосов, компрессора и другой климатической электроники.

Поэтому увеличение потребления климатической системой уменьшает количество энергии, остающейся для движения.

Как работает обычный электрический нагреватель

Один из наиболее простых способов отопления — резистивный нагреватель, часто выполненный на основе PTC-элементов.

Электрический ток проходит через нагревательный элемент, который выделяет тепло. Затем вентилятор или жидкостный контур передаёт это тепло в салон.

Упрощённо процесс выглядит так:

тяговая батарея → электрический нагреватель → тепло → салон.

Преимущество такого решения — простота и возможность быстро получить тепло. Недостаток заключается в том, что необходимая тепловая мощность непосредственно требует значительной электрической мощности от батареи.

Как работает тепловой насос

Тепловой насос использует холодильный цикл. Вместо непосредственного превращения всей потребляемой электрической энергии в тепло он переносит тепловую энергию из одного места в другое.

Система использует хладагент, компрессор, теплообменники, расширительные устройства и управляющую автоматику.

В режиме отопления упрощённый процесс можно представить так:

источник низкопотенциального тепла → холодильный контур → компрессор → теплообменник → обогрев салона.

Компрессор потребляет электрическую энергию, но значительная часть тепла, поступающего в салон, переносится из окружающей среды или других доступных источников тепла автомобиля.

Откуда тепловой насос берёт тепло зимой

Даже холодный наружный воздух содержит тепловую энергию. Хладагент может поглощать часть этой энергии при низкой температуре, после чего компрессор повышает давление и температуру хладагента.

Полученное тепло затем передаётся в климатическую систему автомобиля.

В более сложных интегрированных системах источником тепла может быть не только наружный воздух. Конструкция автомобиля может позволять использовать тепло:

• тягового электродвигателя;
• инвертора и силовой электроники;
• тяговой батареи;
• других компонентов термоменеджмента.

Конкретная схема зависит от модели автомобиля, поэтому нельзя утверждать, что каждый электромобиль с тепловым насосом использует все перечисленные источники.

Тепловой насос и кондиционер — связаны ли они

Да. По физическому принципу тепловой насос близок к холодильной системе кондиционера. Оба устройства переносят тепло при помощи холодильного контура.

При охлаждении салона тепло необходимо удалить из салона и передать наружу. При отоплении задача меняется: система должна доставить тепло в салон.

В зависимости от архитектуры направление тепловых потоков может изменяться клапанами и другими элементами управления.

Режим	Основная задача
Кондиционирование	Отводить тепло из салона
Отопление тепловым насосом	Переносить тепло в салон
Охлаждение батареи	Отводить лишнее тепло от аккумулятора
Подготовка батареи	Помогать поддерживать необходимый температурный режим

Всегда ли тепловой насос эффективнее

Нет. Эффективность теплового насоса зависит от условий эксплуатации, прежде всего от наружной температуры и конструкции самой системы.

При снижении температуры воздуха тепловому насосу становится сложнее получать тепло из окружающей среды. Его эффективность может уменьшаться, а необходимая мощность — возрастать.

Поэтому некоторые электромобили дополнительно используют резистивный нагреватель. Он может подключаться при сильном морозе, во время быстрого прогрева салона или когда тепловой насос не способен самостоятельно обеспечить необходимую тепловую мощность.

Как тепловой насос влияет на запас хода

Если для получения необходимого количества тепла климатической системе требуется меньше электрической мощности, больше энергии тяговой батареи остаётся для движения.

Поэтому преимущество теплового насоса особенно заметно в условиях, когда отопление салона используется продолжительное время.

Но неправильно говорить, что автомобиль с тепловым насосом зимой почти не теряет запас хода. На зимнюю эффективность одновременно влияют:

• температура тяговой батареи;
• сопротивление воздуха;
• состояние дороги;
• шины;
• скорость движения;
• обогрев салона;
• подготовка батареи;
• другие электрические потребители.

Тепловой насос уменьшает только часть дополнительных энергетических затрат.

Что такое предварительный прогрев салона

Многие электромобили позволяют заранее нагреть или охладить салон перед поездкой.

Особенно полезно делать это, пока автомобиль подключён к зарядному устройству. В таком случае часть энергии для климатической подготовки может поступать из внешней электросети.

Водитель начинает поездку уже с комфортной температурой в салоне, поэтому после старта системе обычно требуется меньше энергии для интенсивного первоначального нагрева или охлаждения.

Почему подогрев сидений может быть полезен зимой

Для ощущения комфорта не всегда необходимо сильно нагревать весь объём воздуха в салоне.

Подогрев сидений и рулевого колеса передаёт тепло непосредственно человеку. Поэтому умеренная температура воздуха в сочетании с локальным обогревом в некоторых условиях позволяет снизить потребность в интенсивном отоплении всего салона.

Это не означает, что отопление нужно полностью выключать: климатическая система также необходима для удаления влаги и поддержания нормальной видимости стёкол.

Как климатическая система связана с батареей

В современных электромобилях климатическая система салона и термоменеджмент тяговой батареи могут быть тесно связаны.

Общая тепловая архитектура может перераспределять тепло между:

• салоном;
• тяговой батареей;
• электродвигателем;
• инвертором;
• наружным воздухом.

Это позволяет использовать доступное тепло более эффективно, чем при полностью независимой работе каждого контура.

Что происходит летом

Летом климатическая система работает прежде всего на охлаждение салона. Электрический компрессор кондиционера получает энергию от высоковольтной системы и не зависит от работающего двигателя внутреннего сгорания.

Одновременно холодильный контур в некоторых конструкциях может участвовать в охлаждении тяговой батареи через отдельный теплообменник.

Поэтому при высокой температуре окружающего воздуха энергия может одновременно расходоваться на поддержание комфортной температуры салона и охлаждение аккумулятора.

Почему климатическая система важна во время зарядки

Во время быстрой DC-зарядки тяговая батарея может интенсивно нагреваться. Система термоменеджмента должна отводить это тепло, а в некоторых конструкциях для этого используется холодильный контур автомобиля.

Поэтому электрический компрессор может работать даже тогда, когда автомобиль стоит на зарядной станции и в салоне не требуется охлаждение.

Шум вентиляторов, насосов или компрессора во время быстрой зарядки сам по себе не обязательно свидетельствует о неисправности.

Что может указывать на неисправность климатической системы

Поводом для диагностики могут быть:

• салон перестал нормально нагреваться;
• кондиционер не охлаждает воздух;
• климатическая система отключается вскоре после запуска;
• появляются ошибки термоменеджмента;
• необычно высокий расход энергии на отопление;
• не работает предварительная климатическая подготовка;
• возникают ошибки, связанные с температурой батареи.

Однако одинаковые симптомы могут иметь разные причины — от недостатка хладагента или неисправности датчика до проблемы компрессора, клапанов, насосов или управляющей электроники.

Тепловой насос и резистивный нагреватель

Характеристика	Тепловой насос	Резистивный нагреватель
Принцип работы	Переносит тепловую энергию	Преобразует электрическую энергию непосредственно в тепло
Энергопотребление	При подходящих условиях обычно ниже для одинаковой потребности в тепле	Напрямую зависит от необходимой тепловой мощности
Зависимость от температуры	Эффективность изменяется с условиями	Менее зависит от наружной температуры по принципу получения тепла
Сложность	Более сложная система	Сравнительно простая конструкция
Использование	Основное или совместное отопление	Основное или дополнительное отопление

Читайте также

Раздел постоянно пополняется. В ближайшее время здесь появятся материалы о наиболее распространённых неисправностях электромобилей, диагностике высоковольтной батареи, системе зарядки, ошибках, ограничении мощности и других важных темах.

Как взаимодействуют все системы электромобиля

Отдельные компоненты электромобиля — тяговая батарея, BMS, инвертор, электродвигатель, редуктор, OBC, DC-DC преобразователь и система термоменеджмента — не работают независимо друг от друга. Во время движения, зарядки и стоянки они постоянно обмениваются энергией и данными.

Поэтому электромобиль правильнее рассматривать не как набор отдельных электрических устройств, а как единую управляемую систему. Изменение состояния одного компонента может повлиять на работу нескольких других.

Что происходит после включения электромобиля

Когда водитель включает автомобиль, тяговая батарея не просто начинает сразу подавать высокое напряжение на электродвигатель.

Сначала низковольтная система обеспечивает питание управляющей электроники. Затем автомобиль выполняет необходимые проверки состояния систем.

Упрощённая последовательность выглядит так:

1. Низковольтный аккумулятор питает электронные блоки управления.
2. Системы проверяют состояние высоковольтного контура и основных компонентов.
3. BMS контролирует параметры тяговой батареи.
4. При отсутствии критических неисправностей выполняется предварительный заряд силовой цепи.
5. Замыкаются высоковольтные контакторы.
6. Тяговая батарея подключается к силовой системе автомобиля.
7. DC-DC преобразователь начинает поддерживать низковольтную сеть.
8. Автомобиль переходит в состояние готовности к движению.

Если одна из критически важных проверок не пройдена, высоковольтная система может не активироваться.

Что происходит при нажатии педали акселератора

Педаль акселератора в электромобиле не управляет подачей электричества на двигатель напрямую. Её положение является одним из входных сигналов для управляющей электроники.

Система определяет требуемый крутящий момент и одновременно учитывает:

• уровень заряда тяговой батареи;
• допустимую мощность батареи;
• температуру аккумулятора;
• температуру электродвигателя и силовой электроники;
• состояние высоковольтной системы;
• скорость автомобиля;
• сцепление колёс с дорогой;
• команды систем стабилизации;
• выбранный режим движения.

После этого силовая электроника управляет электродвигателем так, чтобы создать необходимый крутящий момент в пределах разрешённых системой ограничений.

Поток энергии при разгоне можно представить так:

тяговая батарея → инвертор → электродвигатель → редуктор → дифференциал → колёса.

Почему автомобиль иногда ограничивает мощность

Даже если водитель полностью нажал педаль акселератора, автомобиль не обязан выдавать максимальную мощность.

Управляющая система может её ограничить, если:

• батарея слишком холодная или горячая;
• уровень заряда очень низкий;
• перегревается электродвигатель или инвертор;
• обнаружена неисправность высоковольтной системы;
• условия сцепления колёс не позволяют безопасно реализовать полный момент;
• один из компонентов работает за пределами оптимального температурного диапазона.

Что происходит во время равномерного движения

После разгона для поддержания постоянной скорости обычно требуется значительно меньшая мощность, чем для интенсивного ускорения.

Электроника непрерывно регулирует работу инвертора и электродвигателя, предоставляя ровно столько тяги, сколько необходимо для преодоления сопротивления воздуха, качения шин, подъёма дороги и других сопротивлений движению.

Одновременно DC-DC преобразователь обеспечивает низковольтную сеть, а система термоменеджмента при необходимости охлаждает или нагревает батарею и другие компоненты.

Что происходит при замедлении

При отпускании акселератора или нажатии педали тормоза автомобиль может использовать рекуперацию.

Тогда направление потока энергии частично меняется:

колёса → редуктор → электродвигатель в генераторном режиме → инвертор → тяговая батарея.

Но количество энергии, которое можно вернуть в батарею, определяется состоянием всей системы.

BMS может ограничить рекуперацию, если аккумулятор:

• почти полностью заряжен;
• слишком холодный;
• слишком горячий;
• временно не способен принять требуемую мощность.

Если электрического торможения недостаточно, автомобиль использует фрикционную тормозную систему.

Как системы взаимодействуют при AC-зарядке

При подключении к источнику переменного тока в работу одновременно включается несколько компонентов.

Упрощённый путь энергии выглядит так:

электросеть → зарядное оборудование → зарядный порт → OBC → высоковольтная система → тяговая батарея.

При этом:

• зарядное оборудование согласовывает допустимые условия подключения;
• OBC преобразует переменный ток в постоянный;
• BMS определяет допустимые параметры зарядки батареи;
• высоковольтная система управляет подключением аккумулятора;
• термоменеджмент при необходимости нагревает или охлаждает батарею;
• DC-DC преобразователь может обеспечивать низковольтные потребители.

Поэтому фактическая мощность зарядки определяется не одним компонентом, а возможностями всей цепочки.

Что происходит при быстрой DC-зарядке

При DC-зарядке основное преобразование переменного тока в постоянный выполняется внешней зарядной станцией, поэтому силовой поток не проходит через OBC как при обычной AC-зарядке.

Но автомобиль по-прежнему контролирует процесс.

BMS определяет, какую мощность способна принять батарея, а система термоменеджмента поддерживает необходимую температуру аккумулятора. Если температура, уровень заряда или другие параметры приближаются к ограничениям, допустимая зарядная мощность уменьшается.

Как взаимодействуют BMS и система термоменеджмента

BMS постоянно получает информацию о состоянии тяговой батареи, включая напряжение, ток и температуру контролируемых участков аккумуляторного блока.

Если температура выходит из желаемого диапазона, управляющая система может активировать насосы, клапаны, нагреватели, компрессор или другие предусмотренные конструкцией компоненты термоменеджмента.

Одновременно BMS может изменить допустимую мощность зарядки или разряда.

Таким образом, температурное управление и электрическое управление батареей тесно связаны между собой.

Как взаимодействуют высоковольтная и низковольтная системы

Высоковольтная система обеспечивает энергией тяговый привод и другие мощные электрические устройства. Низковольтная система питает управляющие блоки, освещение, датчики, замки и вспомогательное оборудование.

Между ними работает DC-DC преобразователь:

тяговая батарея → DC-DC преобразователь → низковольтная сеть и вспомогательный аккумулятор.

При этом низковольтная система необходима для управления самой высоковольтной системой. Именно поэтому разряженный или неисправный вспомогательный аккумулятор способен помешать включению электромобиля даже при заряженной тяговой батарее.

Как электроника защищает компоненты

Современный электромобиль постоянно сравнивает данные датчиков с допустимыми рабочими параметрами.

При обнаружении отклонения система может последовательно применять разные защитные меры:

1. изменить режим работы компонента;
2. уменьшить зарядную или тяговую мощность;
3. ограничить рекуперацию;
4. вывести предупреждение водителю;
5. запретить зарядку;
6. ограничить или запретить движение;
7. при определённых критических неисправностях отключить высоковольтную цепь.

Поэтому многие ограничения в электромобиле являются результатом не отказа самого электродвигателя или батареи, а защитной реакции управляющей системы на состояние другого компонента.

Почему одна неисправность может вызвать несколько ошибок

Поскольку системы тесно связаны, неисправность одного компонента иногда вызывает сообщения об ошибках сразу в нескольких электронных блоках.

Например, проблема низковольтного питания может нарушить работу управляющей электроники, а неисправность термоменеджмента — привести к ограничению батареи, зарядки и тяговой мощности.

Поэтому большое количество кодов ошибок не обязательно означает одновременную поломку большого количества компонентов.

Как связаны основные системы электромобиля

Система	Основная функция	С чем взаимодействует
Тяговая батарея	Хранит электрическую энергию	BMS, инвертор, OBC, DC-DC, термоменеджмент
BMS	Контролирует состояние и допустимые режимы батареи	Батарея, зарядная система, силовая электроника, термоменеджмент
Инвертор	Управляет энергией тягового электродвигателя	Батарея, электродвигатель, управляющая электроника
Электродвигатель	Создаёт тягу и участвует в рекуперации	Инвертор, редуктор, система охлаждения
Редуктор	Передаёт и преобразует механический момент	Электродвигатель, дифференциал, колёса
OBC	Обеспечивает силовое преобразование при AC-зарядке	Зарядный порт, батарея, управляющая электроника
DC-DC преобразователь	Питает низковольтную сеть	Высоковольтная батарея, вспомогательный аккумулятор и потребители
Термоменеджмент	Поддерживает необходимые температуры	Батарея, двигатель, силовая электроника и климатическая система

Пример работы всех систем во время одной поездки

Перед поездкой низковольтная система запускает электронику, после проверок подключается тяговая батарея. При разгоне энергия через инвертор поступает к электродвигателю, а редуктор передаёт крутящий момент на колёса.

Во время движения DC-DC преобразователь питает низковольтное оборудование, а система термоменеджмента контролирует температуру батареи и силовых компонентов.

При замедлении электродвигатель переходит в генераторный режим, и часть энергии возвращается в батарею. BMS определяет, сколько энергии аккумулятор может принять.

После подключения автомобиля к AC-станции OBC начинает преобразовывать поступающую энергию для зарядки батареи, а BMS и термоменеджмент продолжают контролировать её состояние.

Таким образом, практически в любом режиме одновременно работают несколько взаимосвязанных систем.

Что происходит после нажатия кнопки запуска

Запуск электромобиля принципиально отличается от запуска автомобиля с двигателем внутреннего сгорания. Здесь нет стартера, который должен раскрутить двигатель, нет подачи топлива и процесса воспламенения смеси. Нажатие кнопки запуска фактически даёт электронным системам команду подготовить автомобиль к движению.

За несколько мгновений управляющие блоки активируются, проверяют состояние основных систем, подготавливают высоковольтный контур и только после успешного завершения необходимых проверок разрешают работу тягового привода.

Этап 1. Активируется низковольтная система

Первой важную роль играет низковольтная электрическая сеть автомобиля. В большинстве электромобилей именно она обеспечивает первоначальное питание электронных блоков управления.

После команды запуска начинают активироваться:

• центральные управляющие блоки;
• BMS;
• приборная панель;
• системы безопасности;
• блоки управления силовой электроникой;
• другие электронные модули автомобиля.

Они начинают обмениваться данными и проверять готовность автомобиля к дальнейшей активации.

Именно поэтому состояние низковольтного аккумулятора имеет такое большое значение. Если его напряжения недостаточно для нормального запуска электроники, автомобиль может не перейти в состояние готовности даже при заряженной тяговой батарее.

Этап 2. Электронные блоки обмениваются данными

Современный электромобиль содержит множество электронных блоков управления, связанных между собой сетями передачи данных.

После пробуждения они должны начать корректно обмениваться информацией. Управляющая система получает данные о состоянии батареи, силовой электроники, тормозной системы, положения селектора и других компонентов.

Если критически важный блок не отвечает или система обнаруживает серьёзную ошибку связи, дальнейшая активация тягового привода может быть запрещена.

Этап 3. BMS проверяет тяговую батарею

Перед подключением высоковольтной батареи система управления аккумулятором контролирует её состояние.

В зависимости от конструкции автомобиля анализируются различные параметры, включая:

• напряжение батареи и отдельных контролируемых групп ячеек;
• температуру аккумулятора;
• уровень заряда;
• состояние датчиков;
• допустимость зарядной и разрядной мощности;
• наличие зарегистрированных критических неисправностей.

BMS передаёт другим управляющим системам информацию о том, может ли батарея безопасно участвовать в работе высоковольтного контура.

Этап 4. Проверяется высоковольтная система

До подключения тяговой батареи автомобиль должен убедиться, что высоковольтная система находится в допустимом состоянии.

Конкретные проверки зависят от конструкции автомобиля, но могут включать контроль:

• состояния высоковольтных контакторов;
• электрической изоляции;
• цепей высоковольтной блокировки;
• силовой электроники;
• зарегистрированных ошибок HV-системы.

Если обнаруживается неисправность, которая делает подключение высокого напряжения небезопасным, автомобиль может отказаться переходить в режим готовности.

Этап 5. Выполняется предварительный заряд

Перед полным подключением тяговой батареи к силовой электронике необходимо подготовить высоковольтную шину.

В инверторе и других силовых компонентах находятся конденсаторы. Если мгновенно подключить их непосредственно к высоковольтной батарее, может возникнуть очень большой кратковременный ток.

Для предотвращения этого используется цепь предварительного заряда — pre-charge.

Сначала напряжение на силовой шине повышается контролируемо через предусмотренную цепь. Электроника следит за изменением напряжения и проверяет, соответствует ли процесс ожидаемому.

Если предварительный заряд проходит нормально, система может перейти к следующему этапу.

Этап 6. Замыкаются основные высоковольтные контакторы

После успешных проверок и предварительного заряда управляющая система разрешает замыкание основных контакторов тяговой батареи.

Высоковольтная батарея электрически подключается к силовой шине автомобиля.

Теперь энергия становится доступна инвертору, тяговому приводу, DC-DC преобразователю и другим высоковольтным потребителям в соответствии с архитектурой конкретного автомобиля.

При замыкании контакторов иногда можно услышать негромкий щелчок со стороны батареи. Сам по себе такой звук может быть нормальным результатом работы силовых контакторов.

Этап 7. Начинает работать DC-DC преобразователь

После активации высоковольтной системы DC-DC преобразователь может начать получать энергию от тяговой батареи и обеспечивать низковольтную сеть автомобиля.

Одновременно поддерживается необходимое состояние низковольтного аккумулятора.

Получается интересная последовательность:

сначала низковольтный аккумулятор помогает активировать высоковольтную систему → после её запуска тяговая батарея через DC-DC преобразователь начинает поддерживать низковольтную сеть.

Именно эта взаимосвязь объясняет, почему небольшой низковольтный аккумулятор настолько важен для запуска электромобиля.

Этап 8. Автомобиль переходит в режим READY

Если необходимые проверки успешно завершены и высоковольтная система активирована, автомобиль сообщает водителю о готовности к движению.

В разных моделях это может обозначаться надписью READY, специальным индикатором или другим сообщением на приборной панели.

Именно этот индикатор, а не звук двигателя, является главным признаком того, что электромобиль готов начать движение.

Почему электродвигатель не работает на холостом ходу

Двигателю внутреннего сгорания необходимо продолжать вращаться даже тогда, когда автомобиль стоит, чтобы не заглохнуть и оставаться готовым к движению.

Электродвигателю это не требуется.

Когда электромобиль остановлен и водитель не запрашивает тягу, электродвигатель может не создавать крутящий момент. После нажатия акселератора силовая электроника практически мгновенно начинает управлять током двигателя и создавать необходимый момент.

Поэтому отсутствие звука или вибрации после запуска является нормальным состоянием электромобиля.

Что происходит после выбора режима D

После выбора режима движения автомобиль получает команду подготовить тяговый привод к созданию момента в нужном направлении.

Однако сам выбор D ещё не означает подачу максимальной энергии на электродвигатель.

Управляющая система продолжает учитывать:

• положение педали акселератора;
• положение педали тормоза;
• скорость автомобиля;
• допустимую мощность батареи;
• состояние систем стабилизации;
• температуру силовых компонентов;
• другие защитные ограничения.

Когда водитель запрашивает ускорение, инвертор начинает управлять электродвигателем, а крутящий момент через редуктор и привод передаётся на колёса.

Почему электромобиль может не перейти в READY

Если один из необходимых этапов запуска не выполнен, система может запретить активацию тягового привода.

Возможные причины:

• разряженный или неисправный низковольтный аккумулятор;
• ошибка BMS;
• неисправность высоковольтной системы;
• ошибка предварительного заряда;
• проблема высоковольтных контакторов;
• нарушение связи между электронными блоками;
• неисправность силовой электроники;
• срабатывание одной из защитных блокировок.

При этом внешние симптомы разных неисправностей могут быть очень похожими: приборная панель включается, но автомобиль не переходит в READY и не позволяет начать движение.

Что происходит за несколько секунд после запуска

Этап	Что происходит
1	Низковольтная система активирует электронные блоки
2	Блоки управления начинают обмениваться данными
3	BMS проверяет состояние тяговой батареи
4	Проверяется готовность высоковольтной системы
5	Выполняется предварительный заряд силовой цепи
6	Замыкаются основные высоковольтные контакторы
7	DC-DC преобразователь начинает поддерживать низковольтную сеть
8	Автомобиль переходит в состояние READY
9	После команды водителя тяговый привод создаёт крутящий момент

Что происходит во время зарядки

Когда электромобиль подключают к зарядному устройству, энергия не начинает поступать в тяговую батарею мгновенно. Сначала автомобиль и зарядное оборудование должны определить возможность безопасной зарядки, проверить необходимые параметры и подготовить высоковольтную систему.

Только после успешного завершения этих этапов начинается передача значительной мощности. Во время всей зарядной сессии автомобиль продолжает контролировать состояние батареи, температуру, напряжение, ток и работу высоковольтных компонентов.

Этап 1. Автомобиль определяет подключение зарядного кабеля

После подключения разъёма автомобиль получает информацию о том, что зарядное оборудование подключено к зарядному порту.

В зависимости от используемой системы автомобиль и зарядное оборудование обмениваются управляющими сигналами и определяют условия, при которых может начаться зарядка.

До выполнения необходимых проверок силовая передача энергии не должна начинаться только потому, что штекер физически вставлен в разъём.

Этап 2. Проверяются условия для начала зарядки

Перед подачей значительной мощности системы автомобиля проверяют параметры, необходимые для безопасной зарядки.

В зависимости от конструкции и типа зарядки могут контролироваться:

• корректность подключения зарядного разъёма;
• готовность зарядного оборудования;
• состояние высоковольтной системы;
• состояние тяговой батареи;
• температура аккумулятора;
• наличие критических ошибок;
• допустимые параметры зарядки.

Если обнаруживается условие, при котором зарядка небезопасна или невозможна, автомобиль может не разрешить её начало.

Этап 3. BMS определяет допустимую мощность

Одну из ключевых ролей во время зарядки выполняет система управления батареей BMS.

Она контролирует состояние аккумулятора и определяет, какой зарядный ток и какую мощность батарея способна принимать в текущих условиях.

При этом учитываются:

• уровень заряда;
• температура батареи;
• напряжение контролируемых групп ячеек;
• электрический ток;
• температурная неоднородность аккумуляторного блока;
• заданные производителем ограничения;
• состояние высоковольтной системы.

Этап 4. Подготавливается высоковольтная система

Чтобы энергия могла поступать в тяговую батарею, необходимо правильно сконфигурировать высоковольтные цепи автомобиля.

Для управления соединением батареи с зарядным и силовым оборудованием используются высоковольтные контакторы и другие элементы коммутации.

Конкретная последовательность зависит от архитектуры электромобиля и от того, используется AC- или DC-зарядка.

Управляющая электроника контролирует этот процесс и разрешает передачу энергии только после выполнения необходимых условий.

Этап 5. Начинается передача энергии

После согласования условий и подготовки высоковольтной системы начинается зарядка тяговой батареи.

Но дальнейший путь энергии зависит от типа зарядного источника.

Что происходит при AC-зарядке

Бытовая электросеть и обычные AC-станции предоставляют переменный ток. Тяговая батарея хранит энергию в виде постоянного тока, поэтому поступающую энергию необходимо преобразовать.

Эту задачу выполняет бортовое зарядное устройство OBC.

Упрощённая цепочка выглядит так:

электросеть → AC-станция или EVSE → зарядный порт → OBC → высоковольтная система → тяговая батарея.

OBC преобразует переменный ток в постоянный и регулирует электрические параметры в соответствии с командами управляющей системы.

Поэтому максимальная мощность AC-зарядки ограничивается в том числе возможностями установленного в автомобиле OBC.

Что происходит при быстрой DC-зарядке

При DC-зарядке принцип отличается. Мощное преобразование переменного тока электросети в постоянный выполняется самой внешней зарядной станцией.

В автомобиль поступает уже постоянный ток.

Упрощённо путь энергии выглядит так:

электросеть → силовая электроника DC-станции → зарядный порт автомобиля → высоковольтная зарядная цепь → тяговая батарея.

Бортовое зарядное устройство OBC при этом не выполняет основное силовое преобразование зарядной энергии.

Кто управляет мощностью DC-зарядки

Мощная DC-станция не просто подаёт на батарею всю доступную мощность. Зарядное оборудование и автомобиль взаимодействуют, а система управления батареей определяет допустимые условия зарядки.

Если батарея способна принять высокую мощность, автомобиль может разрешить соответствующий режим зарядки в пределах возможностей всей системы.

Если состояние аккумулятора требует ограничения, запрашиваемая мощность уменьшается.

Поэтому реальная мощность определяется сразу несколькими факторами:

• возможностями зарядной станции;
• максимальными возможностями автомобиля;
• уровнем заряда батареи;
• температурой аккумулятора;
• состоянием батареи;
• температурой зарядных и силовых компонентов;
• ограничениями управляющей системы.

Что делает система термоменеджмента

Во время зарядки батарея может выделять тепло. Чем выше зарядная мощность, тем важнее становится контроль температуры аккумулятора.

Система термоменеджмента может включать насосы, клапаны, вентиляторы, компрессор или другие предусмотренные конструкцией компоненты, чтобы поддерживать необходимую температуру батареи.

Если аккумулятор слишком холодный, система в некоторых автомобилях может сначала или одновременно с зарядкой нагревать его.

Если батарея нагревается слишком сильно, система усиливает охлаждение или уменьшает допустимую зарядную мощность.

Почему холодная батарея заряжается медленнее

При низкой температуре аккумуляторные ячейки не могут безопасно принимать такую же высокую зарядную мощность, как при подходящей рабочей температуре.

Поэтому BMS ограничивает зарядный ток.

По мере прогрева батареи допустимая мощность может увеличиваться.

Именно поэтому предварительная подготовка аккумулятора перед прибытием на быструю зарядную станцию может заметно влиять на скорость DC-зарядки.

Почему зарядка замедляется по мере заполнения батареи

Высокая зарядная мощность обычно доступна только в определённой части диапазона уровня заряда.

По мере приближения аккумулятора к верхней границе заряда системе приходится уменьшать ток, чтобы напряжение отдельных ячеек не превысило допустимые значения.

Поэтому типичная зарядная сессия выглядит не как постоянная максимальная мощность, а как изменяющаяся зарядная кривая.

На одном участке батарея может принимать высокую мощность, после чего она постепенно или ступенчато уменьшается.

Что такое зарядная кривая

Зарядная кривая показывает, как изменяется мощность зарядки по мере увеличения уровня заряда батареи.

Она зависит от конкретного автомобиля и может изменяться в зависимости от температуры и других условий.

Поэтому два электромобиля с одинаковой заявленной пиковой мощностью зарядки могут заряжаться за разное время.

Для реальной скорости важен не только максимальный кратковременный показатель, но и то, насколько долго автомобиль способен поддерживать высокую мощность.

Что происходит с отдельными ячейками батареи

Тяговая батарея состоит из большого количества аккумуляторных ячеек, объединённых в группы и модули в зависимости от конструкции.

Во время зарядки BMS контролирует напряжение и температуру доступных для мониторинга участков батареи.

Особенно важно не допустить, чтобы отдельная группа ячеек достигла недопустимого напряжения раньше остальных.

В верхней части диапазона заряда BMS может использовать предусмотренные конструкцией методы балансировки, уменьшая различия между контролируемыми группами ячеек.

Почему зарядка может неожиданно уменьшить мощность

Уменьшение мощности не обязательно означает проблему.

Автомобиль может ограничить зарядку из-за:

• повышения уровня заряда;
• слишком низкой температуры батареи;
• перегрева аккумулятора;
• нагрева зарядных компонентов;
• ограничений самой станции;
• ограничений электрической инфраструктуры;
• команды BMS;
• временной защитной стратегии.

Поэтому для диагностики недостаточно увидеть на экране станции мощность ниже ожидаемой. Необходимо учитывать уровень заряда, температуру батареи, возможности станции и поведение автомобиля на других зарядных устройствах.

Что происходит с низковольтной системой во время зарядки

Даже когда автомобиль стоит, его электронные блоки должны контролировать зарядную сессию.

Энергия необходима для работы:

• BMS;
• зарядных контроллеров;
• системы термоменеджмента;
• насосов и клапанов;
• систем связи;
• другой управляющей электроники.

Поэтому низковольтная система продолжает участвовать в работе автомобиля, а DC-DC преобразователь в предусмотренных конструкцией режимах может обеспечивать её энергией от высоковольтной системы.

Что происходит при достижении заданного уровня заряда

Когда батарея достигает установленного пользователем или системой уровня заряда, управляющая электроника уменьшает зарядный ток и завершает передачу основной зарядной мощности.

После этого зарядная сессия переходит в завершённое состояние, а высоковольтные цепи переводятся в предусмотренную производителем конфигурацию.

При этом подключённый автомобиль может оставаться способным использовать внешнее питание для отдельных функций — например, климатической подготовки или управления температурой батареи, если такая возможность предусмотрена конкретной моделью.

Почему батарея не заряжается непрерывно после достижения 100%

Литий-ионная тяговая батарея не должна постоянно получать зарядный ток после достижения установленной верхней границы.

Когда необходимый уровень достигнут, BMS прекращает обычную зарядку.

Если автомобиль длительное время остаётся подключённым, дальнейшее поведение определяется его программной логикой. Система может периодически использовать внешнее питание или возобновлять зарядку при определённых условиях, но это не означает постоянного непрерывного «дозаряда» батареи.

Как взаимодействуют системы во время зарядки

Компонент	Что делает во время зарядки
Зарядное оборудование	Предоставляет электрическую энергию в согласованных пределах
Зарядный порт	Обеспечивает физическое и электрическое подключение автомобиля
OBC	Преобразует AC в DC при зарядке переменным током
BMS	Определяет допустимые параметры зарядки и контролирует батарею
Высоковольтная система	Управляет безопасным подключением силовых цепей
Термоменеджмент	Поддерживает необходимую температуру батареи и компонентов
DC-DC преобразователь	Может поддерживать питание низковольтной сети
Тяговая батарея	Принимает и накапливает электрическую энергию

Чем отличается путь энергии при AC и DC

AC-зарядка	DC-зарядка
В автомобиль поступает переменный ток	В автомобиль поступает постоянный ток
Основное преобразование выполняет OBC	Основное AC/DC-преобразование выполняет внешняя станция
Мощность ограничена в том числе возможностями OBC	OBC не определяет основную силовую мощность зарядки
Обычно используется для домашней и обычной публичной зарядки	Используется для быстрой зарядки высокой мощности
BMS контролирует состояние батареи	BMS также контролирует состояние батареи и допустимую мощность

Чек-лист: основные компоненты электромобиля

Устройство электромобиля проще понять, если разделить автомобиль на несколько основных систем: хранение энергии, тяговый привод, зарядку, преобразование напряжения, термоменеджмент и электронное управление.

Ниже собраны основные компоненты, которые мы разобрали в этой статье, и их функции.

Основные компоненты электромобиля

Компонент	Основная функция	Что важно запомнить
Тяговая батарея	Хранит электрическую энергию для движения автомобиля	Высоковольтный аккумулятор является основным источником энергии тягового привода
BMS	Контролирует состояние тяговой батареи	Следит за напряжением, током, температурой и определяет допустимые режимы зарядки и разряда
Инвертор	Управляет электрической энергией между батареей и тяговым электродвигателем	Обеспечивает работу двигателя и участвует в обратном потоке энергии при рекуперации
Тяговый электродвигатель	Преобразует электрическую энергию в механическое вращение	Создаёт крутящий момент для движения и может работать в генераторном режиме при рекуперации
Редуктор	Передаёт крутящий момент электродвигателя на колёса	Согласовывает высокую скорость вращения электродвигателя с необходимой скоростью вращения колёс
Зарядный порт	Соединяет автомобиль с внешним зарядным оборудованием	Через него осуществляется AC- или DC-зарядка в зависимости от конструкции автомобиля и разъёма
OBC	Преобразует переменный ток в постоянный при AC-зарядке	Его мощность является одним из ограничений максимальной мощности зарядки от AC-источника
DC-DC преобразователь	Преобразует высокое напряжение тяговой батареи в напряжение низковольтной сети	Фактически выполняет часть функций, для которых в обычном автомобиле используется генератор
Низковольтный аккумулятор	Питает управляющую электронику и низковольтные системы	Его неисправность может помешать запуску электромобиля даже при заряженной тяговой батарее
Высоковольтная система	Передаёт электрическую энергию между основными силовыми компонентами	Включает высоковольтные кабели, соединения, контакторы, защитные и коммутационные элементы
Система термоменеджмента	Контролирует температуру батареи и других компонентов	Может охлаждать или нагревать компоненты в зависимости от условий работы
Климатическая система	Обеспечивает отопление, охлаждение и осушение воздуха в салоне	В некоторых электромобилях тесно взаимодействует с общей системой термоменеджмента
Тепловой насос	Переносит тепловую энергию для более эффективного отопления и управления тепловыми потоками	Может уменьшить расход электрической энергии на отопление по сравнению с прямым резистивным нагревом в подходящих условиях
Электронные блоки управления	Координируют работу различных систем автомобиля	Обмениваются данными и определяют допустимые режимы движения, зарядки и работы компонентов

Как запомнить путь энергии во время движения

При разгоне основную цепочку можно представить следующим образом:

тяговая батарея → инвертор → электродвигатель → редуктор → колёса.

BMS, электронные блоки и система термоменеджмента при этом контролируют условия работы компонентов.

Как запомнить путь энергии при рекуперации

Во время рекуперативного замедления поток энергии частично направляется в обратную сторону:

колёса → редуктор → электродвигатель → силовая электроника → тяговая батарея.

Количество энергии, которое батарея может принять, ограничивается BMS в зависимости от её температуры, уровня заряда и других параметров.

Как запомнить путь энергии при AC-зарядке

При зарядке переменным током:

электросеть → зарядное оборудование → зарядный порт → OBC → тяговая батарея.

OBC преобразует переменный ток в постоянный, необходимый для зарядки аккумулятора.

Как запомнить путь энергии при DC-зарядке

При быстрой зарядке основное преобразование AC в DC выполняется вне автомобиля:

электросеть → DC-станция → зарядный порт → высоковольтная зарядная цепь → тяговая батарея.

OBC в этом случае не выполняет основное силовое преобразование зарядной энергии.

Как связаны высоковольтная и низковольтная системы

Связь между ними можно представить так:

тяговая батарея → DC-DC преобразователь → низковольтная сеть → вспомогательный аккумулятор и низковольтные потребители.

При этом именно низковольтная система первоначально обеспечивает работу электроники, необходимой для активации высоковольтной системы.

Что особенно важно знать владельцу электромобиля

• заряженная тяговая батарея не гарантирует запуск автомобиля, если возникла проблема с низковольтной системой;
• максимальная мощность двигателя зависит не только от самого электродвигателя, но и от возможностей батареи, инвертора и температурных ограничений;
• скорость зарядки определяется не только мощностью зарядной станции;
• рекуперация может временно ограничиваться при холодной или почти полностью заряженной батарее;
• система термоменеджмента влияет на зарядку, мощность и работу аккумулятора;
• одна неисправность способна вызвать ошибки сразу в нескольких взаимосвязанных системах;
• высоковольтные компоненты нельзя самостоятельно разбирать или отключать без соответствующей квалификации и оборудования.

Часто задаваемые вопросы
