Введение
Турбина дизельного двигателя помогает мотору получать больше воздуха, лучше сжигать топливо и развивать высокий крутящий момент даже на низких оборотах. Но этот узел работает в тяжёлых условиях: высокая температура, давление выхлопных газов, большие обороты вала и постоянная нагрузка на подшипники.
Когда турбина начинает изнашиваться, водитель часто замечает не одну проблему, а целый набор симптомов: двигатель хуже тянет, появляется свист, дым из выхлопной трубы, растёт расход масла, машина медленнее разгоняется или уходит в аварийный режим. Игнорировать такие признаки опасно: неисправная турбина может повредить двигатель, интеркулер, впускную систему и сажевый фильтр.
В этой статье разберём, как устроена турбина дизельного двигателя, какие признаки указывают на её неисправность, как проверить турбину перед ремонтом и когда достаточно обслуживания, а когда уже нужна замена или восстановление.
Если вы проверяете неисправность турбины, рекомендуем также изучить полное руководство по диагностике дизельных двигателей, где собраны основные признаки поломок, способы проверки и ссылки на подробные статьи.
👉 Диагностика дизельного двигателя: полное руководство →
👉 Рекомендуем также:Неисправности дизельного двигателя.
Что такое турбина дизельного двигателя
Турбина дизельного двигателя (турбокомпрессор) — это узел системы наддува, который использует энергию выхлопных газов для нагнетания дополнительного воздуха в цилиндры. Благодаря этому двигатель получает больше кислорода, топливо сгорает эффективнее, а мощность и крутящий момент значительно увеличиваются без увеличения рабочего объёма двигателя.
Практически все современные дизельные автомобили оснащаются турбонаддувом. Без турбины дизельный двигатель теряет тягу, становится менее экономичным и хуже разгоняется, особенно при полной загрузке автомобиля.
Турбокомпрессор работает на очень высоких оборотах — скорость вращения ротора может превышать 150–250 тысяч оборотов в минуту, а температура горячей части достигает 700–900 °C. Именно поэтому качество масла, исправность системы смазки и своевременное обслуживание напрямую влияют на срок службы турбины.
Основные элементы турбокомпрессора
- турбинное колесо (горячая часть);
- компрессорное колесо (холодная часть);
- общий вал ротора;
- подшипники и уплотнения;
- корпус турбины;
- актуатор управления;
- механизм изменения геометрии (на турбинах VGT).
Все эти элементы работают как единая система. Выход из строя любого из них может привести к потере мощности двигателя, появлению дыма, свиста, повышенному расходу масла или переходу двигателя в аварийный режим.
Как работает турбина дизельного двигателя
Принцип работы турбокомпрессора основан на использовании энергии выхлопных газов, которая в обычном двигателе просто теряется. Вместо этого поток газов раскручивает турбинное колесо, соединённое общим валом с компрессором.
Когда водитель нажимает педаль газа, количество выхлопных газов увеличивается. Турбина начинает вращаться быстрее и нагнетает больше воздуха во впускной коллектор. Чем больше воздуха поступает в цилиндры, тем эффективнее сгорает топливо и тем выше мощность двигателя.
Как работает турбина по шагам
- Выхлопные газы вращают турбинное колесо.
- Вал передаёт вращение компрессорному колесу.
- Компрессор нагнетает дополнительный воздух во впуск.
- В цилиндры поступает больше кислорода.
- Топливо сгорает эффективнее.
- Двигатель развивает больший крутящий момент и мощность.
Почему турбина особенно эффективна на дизеле
Дизельные двигатели работают с большим коэффициентом сжатия и высоким крутящим моментом уже на низких оборотах. Турбонаддув позволяет ещё сильнее увеличить тягу без заметного роста расхода топлива. Именно поэтому большинство современных дизельных автомобилей оснащаются турбиной.
На современных дизелях часто используется турбина с изменяемой геометрией (VGT). Она изменяет положение направляющих лопаток, благодаря чему двигатель получает хороший наддув как на низких, так и на высоких оборотах.
Если механизм изменения геометрии заклинивает из-за нагара, двигатель начинает плохо разгоняться, появляется ошибка по наддуву, а автомобиль может перейти в аварийный режим.

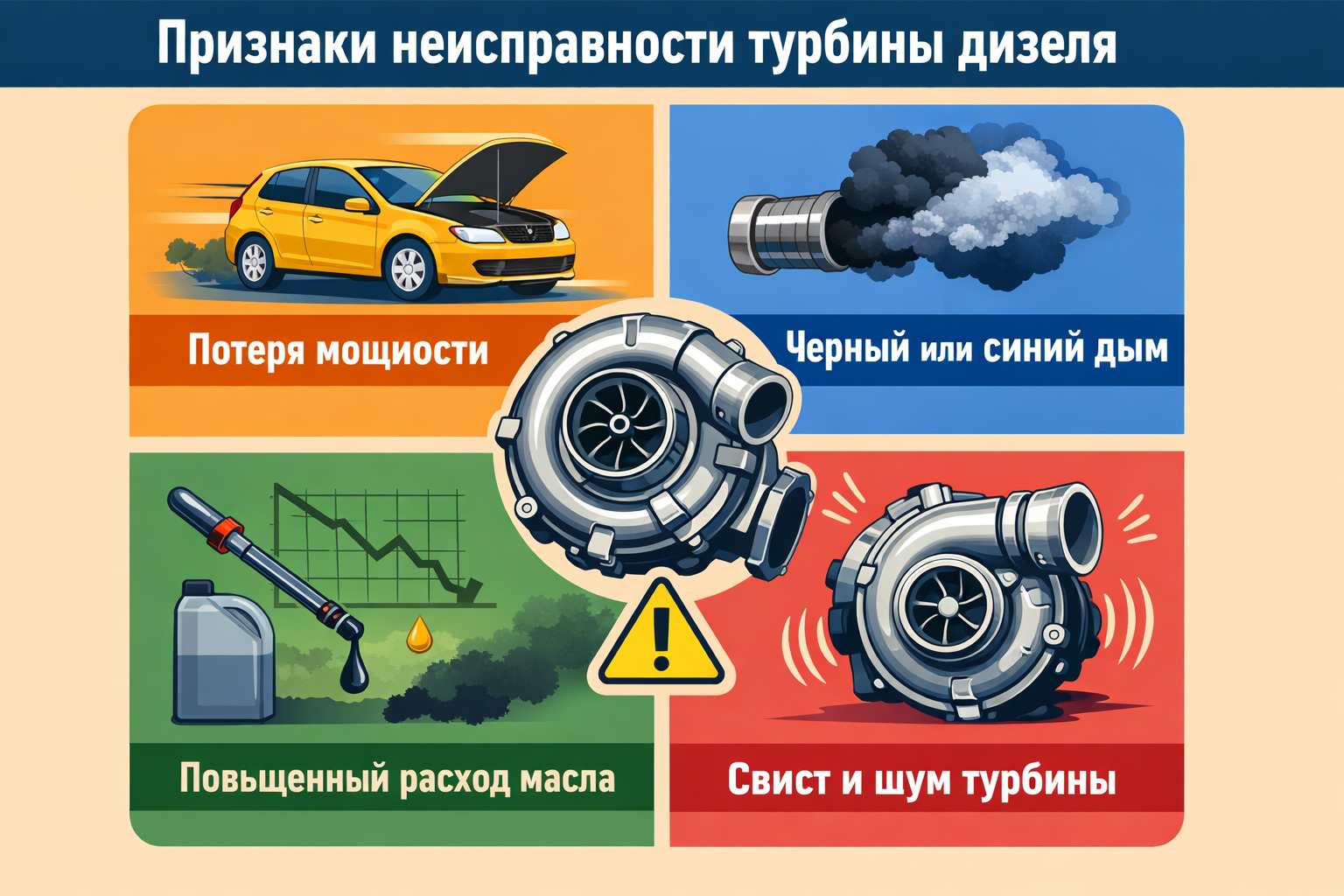

Основные признаки неисправности турбины дизельного двигателя
Неисправность турбокомпрессора редко проявляется только одним симптомом. Чаще всего водитель замечает сразу несколько признаков: ухудшается динамика автомобиля, появляется дым, увеличивается расход масла или возникает посторонний свист. Чем раньше обнаружить проблему, тем выше вероятность обойтись ремонтом без дорогостоящей замены турбины.
| Признак | Возможная причина |
|---|---|
| Потеря мощности | Недостаточное давление наддува, заклинивание геометрии, неисправный актуатор |
| Свист турбины | Подсос воздуха, повреждение патрубков, износ крыльчатки |
| Синий дым | Попадание моторного масла через уплотнения турбины |
| Черный дым | Недостаток воздуха из-за неисправности турбины |
| Повышенный расход масла | Износ подшипников и уплотнений турбокомпрессора |
| Ошибка по наддуву | Неисправность управления турбиной или загрязнение геометрии |
Потеря мощности двигателя
Один из самых распространённых признаков неисправной турбины — заметное снижение тяги автомобиля. Машина хуже разгоняется, особенно при обгоне или движении в гору. Причиной может быть заклинивание механизма изменяемой геометрии, неисправный актуатор, утечка воздуха через патрубки или недостаточное давление наддува.
Свист или посторонний шум
Во время разгона может появляться громкий свист, вой или металлический звук. Иногда причиной становятся повреждённые патрубки, но сильный шум также может говорить об износе подшипников турбины или повреждении компрессорного колеса.
Повышенный расход масла
Если через уплотнения турбокомпрессора начинает проходить масло, его расход постепенно увеличивается. Одновременно во впускной системе и интеркулере появляются масляные следы, а из выхлопной трубы может идти синий дым.
Черный или синий дым
При недостатке воздуха дизельный двигатель начинает работать на слишком богатой смеси, из-за чего появляется чёрный дым. Если же масло попадает во впуск или выпуск через турбину, появляется характерный синий дым. Оба симптома требуют обязательной диагностики.
Появление ошибок двигателя
На современных автомобилях неисправность турбины нередко сопровождается сообщением Check Engine и ошибками по системе наддува. В некоторых случаях двигатель переходит в аварийный режим, ограничивая мощность для защиты от дальнейших повреждений.
Как проверить турбину дизельного двигателя самостоятельно
Полностью оценить состояние турбокомпрессора без специального оборудования невозможно, однако большинство серьёзных неисправностей можно обнаружить самостоятельно ещё до посещения СТО. Такая проверка занимает 15–20 минут и позволяет понять, требует ли турбина профессиональной диагностики.
1. Осмотрите турбину на наличие подтёков масла
Проверьте корпус турбины, патрубки, соединения и интеркулер. Незначительная масляная плёнка считается допустимой, однако большое количество масла или свежие подтёки часто указывают на износ уплотнений либо проблемы со смазкой турбокомпрессора.
2. Проверьте люфт вала
После снятия впускного патрубка аккуратно попробуйте пошевелить вал турбины. Небольшой радиальный люфт допускается, поскольку после запуска двигателя вал центрируется масляной плёнкой. Осевой люфт должен быть минимальным. Если крыльчатка касается корпуса, турбина требует ремонта.
3. Осмотрите крыльчатку
Лопатки компрессорного колеса не должны иметь сколов, трещин, деформаций или следов контакта с корпусом. Даже небольшие повреждения ухудшают балансировку ротора и значительно сокращают ресурс турбины.
4. Проверьте патрубки системы наддува
Трещины, неплотные соединения или повреждённые хомуты приводят к утечке воздуха. В результате двигатель теряет мощность, увеличивается расход топлива и появляются ошибки по давлению наддува.
5. Оцените работу двигателя во время движения
Во время разгона автомобиль должен плавно набирать скорость без провалов и рывков. Если двигатель плохо разгоняется, появляется свист, дым или автомобиль переходит в аварийный режим, необходимо проверить систему турбонаддува.
6. Проведите компьютерную диагностику
Современные дизельные автомобили позволяют считать ошибки блока управления. Диагностика покажет давление наддува, работу актуатора, положение геометрии турбины и поможет быстрее определить неисправность.
Быстрая диагностика турбины по симптомам
| Симптом | Что проверить в первую очередь |
|---|---|
| Свист при разгоне | Патрубки, интеркулер, крыльчатку турбины |
| Синий дым | Уплотнения турбины и расход масла |
| Черный дым | Давление наддува и систему подачи воздуха |
| Потеря мощности | Актуатор, геометрию турбины, патрубки |
| Повышенный расход масла | Турбокомпрессор и вентиляцию картера |
| Check Engine | Компьютерную диагностику системы наддува |
Можно ли ездить с неисправной турбиной
Продолжать эксплуатацию автомобиля с неисправной турбиной крайне нежелательно. На первых этапах проблема может проявляться только потерей мощности или небольшим расходом масла, однако со временем неисправность быстро прогрессирует.
Если турбокомпрессор начинает разрушаться, металлические частицы могут попасть во впускную систему, а большое количество масла — в цилиндры двигателя. В тяжёлых случаях это приводит к серьёзному ремонту двигателя и значительным финансовым затратам.
При появлении синего дыма, сильного свиста, заметной потери мощности или сообщений об ошибке системы наддува рекомендуется как можно скорее провести диагностику автомобиля.
Как продлить срок службы турбины
- используйте только качественное моторное масло с рекомендованным допуском;
- меняйте масло и фильтр без увеличения интервалов обслуживания;
- не допускайте масляного голодания двигателя;
- не перегружайте двигатель сразу после холодного запуска;
- после длительной поездки или активной езды дайте двигателю поработать на холостом ходу 30–60 секунд;
- регулярно проверяйте состояние воздушного фильтра и патрубков системы наддува;
- своевременно устраняйте утечки масла и воздуха.
Типичные ошибки владельцев дизельных автомобилей
- продолжительная езда с горящим Check Engine;
- использование дешёвого или неподходящего моторного масла;
- резкое увеличение оборотов сразу после холодного запуска;
- моментальное выключение двигателя после интенсивной нагрузки;
- игнорирование первых признаков свиста, дыма или потери мощности;
- замена турбины без поиска причины её выхода из строя.
Во многих случаях новая или восстановленная турбина быстро выходит из строя повторно именно потому, что не были устранены неисправности системы смазки, загрязнение впуска, проблемы с вентиляцией картера или неисправности системы подачи воздуха.
Заключение
Турбина дизельного двигателя работает в тяжёлых условиях и требует регулярного обслуживания. При первых признаках неисправности важно не откладывать диагностику, поскольку своевременное устранение проблемы обходится значительно дешевле капитального ремонта двигателя.
Комплексная проверка турбокомпрессора, системы наддува, патрубков, интеркулера и подачи масла позволяет точно определить причину неисправности и избежать серьёзных последствий.
Читайте также
- Почему дизельный двигатель дымит чёрным дымом
- Синий дым дизельного двигателя: причины и диагностика
- Белый дым дизельного двигателя: основные причины
- Потеря мощности двигателя: причины и диагностика
- Неисправные форсунки: основные признаки
- Забит топливный фильтр: симптомы и последствия
Частые вопросы
Основные признаки — потеря мощности, свист при разгоне, повышенный расход масла, синий или чёрный дым из выхлопной трубы, а также ошибки по системе наддува.
Нежелательно. Даже небольшая неисправность может быстро привести к серьёзному износу турбокомпрессора, попаданию масла во впускную систему и дорогостоящему ремонту двигателя.
Проверьте наличие подтёков масла, состояние патрубков, люфт вала, крыльчатку, а также обратите внимание на дымность, свист и поведение автомобиля при разгоне.
Причиной могут быть утечки воздуха, повреждение патрубков, износ подшипников, повреждение крыльчатки или нарушение герметичности системы наддува.
Чаще всего это связано с износом уплотнений, неисправностью системы вентиляции картера, проблемами со сливом масла или повышенным износом самой турбины.
При правильном обслуживании ресурс турбокомпрессора обычно составляет 200–300 тысяч километров, однако многое зависит от качества масла, условий эксплуатации и регулярности обслуживания.
Основные причины — несвоевременная замена масла, загрязнение воздушного фильтра, масляное голодание, перегрев, попадание посторонних предметов и игнорирование первых признаков неисправности.
Если корпус и основные элементы не повреждены, качественное восстановление турбины может быть выгодным решением. При серьёзных повреждениях ротора или корпуса чаще рекомендуется замена.
